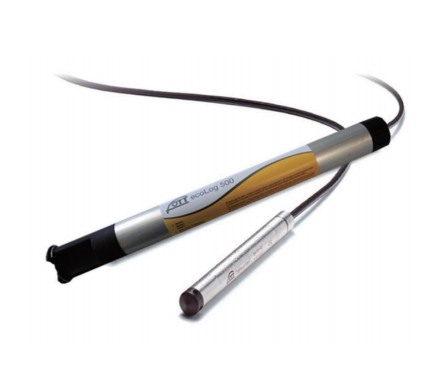

ecolog500/800 水位记录仪

应用范围

◦ 地下水常规监测 ◦ 监测堤岸滤井

◦ 监测海水入侵 ◦ 湿地监测

◦ 露天矿井污染监测 ◦ 含水土层监测

◦ 农业灌溉监测

技术特点

◦ 水温、水位、盐度一体化监测

◦ 传感器、数采仪、控制器及通讯模块一体化设 计，无任何兼容性问题

◦ 陶瓷电容传感器，坚固耐久无漂移 ◦ 自动温度、气压及海拔补偿

◦ 先进的特氟龙分子筛，气压补偿不受湿度影响

◦ 电池种类灵活选择，现场更换简单方便 ◦ 锂池使用寿命可达10年

◦ 高质量904L不锈钢外壳，强防护及防腐能力

◦ 专业的凯尔拉夫材质电缆，长期使用不变形 ◦ 内外全部密封，防止泄露。

◦ 红外接口，永不腐蚀及生锈 ◦ 内置无线传输功能实现远程通讯

◦ 支持各种短信及GPRS远程传输 ◦ 安装简单方便，适合小型井口

◦ 全中文操作软件 ◦ 可测量盐度（ecolog800型） ◦ 自动密度补偿（ecolog800型）

测量原理

OTT ecolog500/800 水位记录仪采用高度集成化设计，集传感器、数采仪、无线通讯模块于一体，整体由德国 设计制造，可独立形成小型测站，用于水位水温及盐度（800型）的测量。 仪器采用干式陶瓷电容传感器测量水下的压力，同时通过导气管连通外界大气自动测量外界气压，传感器直 接测量水压与气压的差值换算成真实的水柱高度，再通过数采仪计算为实际水位高程或埋深。同时为保证气 管不受外界温湿度干扰，在气管末端专门设计装有特氟龙分子筛，阻隔外界水分子进入气管，保证气压补偿 的性能。 陶瓷电容传感器具有长期稳定性好的特点，长期使用无漂移。同时经过高密度的压力校正，即使是微小的水位 变化也可以测量并记录。

技术指标

水深

测量范围：0 – 4/10/20/40/100 m

分辨率：0.001m

精度：±0.05 % FS

长期稳定性：±0.1 % FS/ 年

温度

测量范围：-25℃ - 70℃

分辨率：500 型 0.1℃ ；800 型 0.01℃

精度：500 型 ±0.5℃ ；800 型 ±0.1℃

电导率

量程：1~2000µS/cm 或 0.1~100 mS/cm

分辨率：1µS/cm 或 0.01 mS/cm

精度：±1µS/cm 或测量值的 ± 0.5%（取高值）或 ±0.01mS/cm 或测量值的 ±1.5%（取高值）

电源  2 节 1.5 V 二号碱性电池（仅为 GSM/GPRS-Modem 版本） 1 节锂电池 3.6 V/13 Ah，2 节锂电池 3.6V/26Ah 每小时测量一次，每周传输一次 锂电池（DD）约 10 年，碱性电池（CC）约 1 年

调制解调器 GSM 标准 850/900 MHz/1800/1900 MHz ，3G

天线：内置；耐候性，可选外置天线

接口：红外 (IrDA)

内存：4 MB，约 500 000 个测量值

测量 / 存储周期：5 秒…24 小时

安装 安装在等于或大于 2" 的观测井中

工作温度 -30℃ - + 85℃

储存温度 -40℃ - + 85℃

尺寸 L x Ø 传感器单元：195（或 317）mm

通信单元：520 mm x 50 mm x 22 mm

重量

传感器：约 0.300（或 0.430）kg

通信装置：约 1.0 kg

外壳材料

传感器单元：904L 不锈钢

通信单元：铝，PA-GF

电缆：凯尔拉夫纤维

防护类型 传感器单元：IP 68 通信单元：IP 67

EMV 标准 符合 EG 204/108/EC

ETSI EN 301 486-1/-7

EN 61326-1
