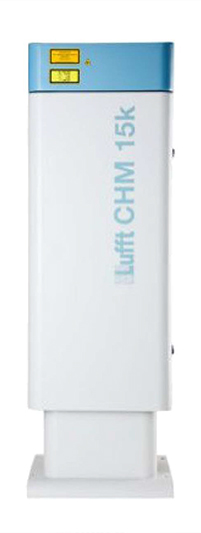

CHM15K 激光云高仪

CHM15K激光云高仪测量云底高、云层穿透深度、云量、垂直能见度、天空情况指数、大气边界层、后散射廓线等参数。CHM15K采用固态激光源、窄带波器和高敏感信号接收器保证测量的精度。可选配现场检定装置，避免设备拆装返厂检定而造成数据测量的间断、运输和时间等成本的增加。

测量原理

激光云高仪从地面向上空发射激光脉冲，通过接收大气对光脉冲的后向散射信号探测分析大气在不同高度的组成成分和相应的穿透深度。

主要特点

云测量范围达15公里

固态激光源，有效抵抗水汽和太阳光的干扰

最多探测9层云,2层气溶胶

双层机箱设计和自带的加热、冷却系统

产品配带可选的现场检定装置

输出包括NetCDF在内的多种数据格式

支持以太网和串口RS485并行输出

支持web接口和FTP自动上传服务

操作简单,可实现无人值守

双镜头，带重叠修正，避免低空漫反射过饱和干扰

倾角15o

激光脉冲发射频率5-7KHz，输出频率最快2秒

应用领域

气象观测

机场自观系统

环境监测

科学研究

航空航天

海洋气象

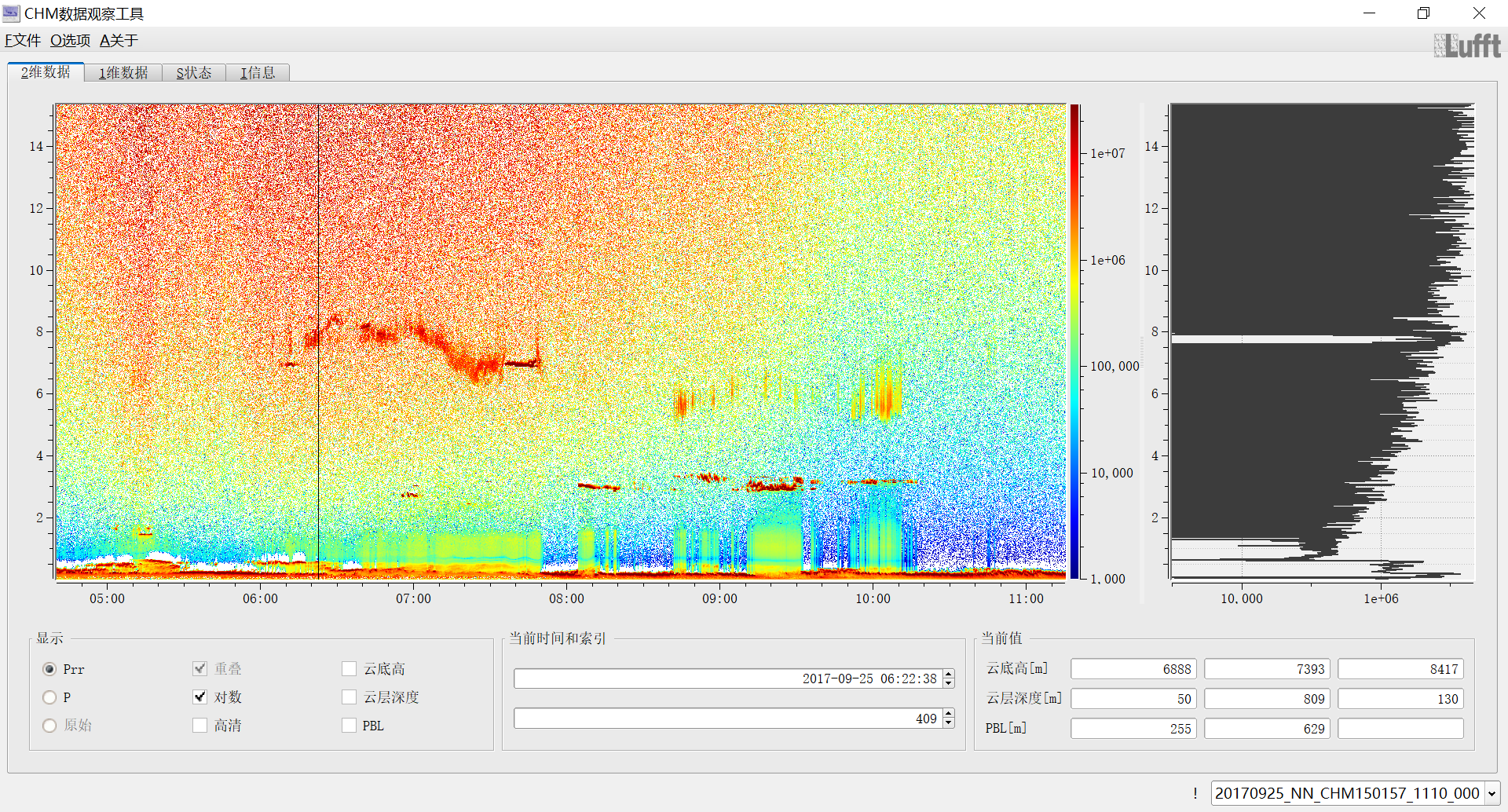

CHM15K软件：DataViewer

技术参数

测量参数	云底，云层，混合层高度，边界层
基本配置	规格	500 x 500 x 1550 mm
	重量	70 kg (130 kg含包装)
	工作温度	-40~50 ℃
	相对湿度	0~100 %
	工作风速	0~55 m/s
接口	标准接口	RS485, LAN
	可选接口	RS232 或 V.21, V22, V.22调制解调器
	通讯	以太网: Web 界面串行口：JO-DataClient 软件或标准终端
	可选软件	图形可视化软件 Viewer
电气参数	电源	230 VAC, ±10 %
	功耗	250 W (标准)；800 W (加热模式)
	UPS 供电 (可选)	内置电池>1 小时
安全操作	环境要求	ISO 10109 - 11
	激光保护等级	1M （参考DIN EN 60825 - 1:2007）
	防护等级	IP65
	EMV	EN 61326 - 1
	电气安全	DIN EN 61010 - 1
	认证	CE
云高 / 气溶胶高度 / 能见度	测量原理	光学 (激光探测及测距修正)
	测量距离 (云高)	5 m ~ 15,000 m (16 ft ~ 50.000 ft)
	精度 (测量10公里远的目标)	±5米或0.2%取值大者
	距离分辨率	5 m (16 ft)
	采样频率	100 MHz
	NetCDF 原始数据分辨率	15 m (全量程,紧凑型文件大小); 5 m (5 m到150 m范围)
	测量周期	2 s ~ 600 s (可调)
	目标	气溶胶，云层
	测量值	CBH1，代表 3 个云层，最多 9 层；云层穿透厚度；云量和天空情况指数；垂直能见度（VOR）；气溶胶层高度；气溶胶后散射轮廓
	光源	固态 YAG 激光，波长 1064nm
