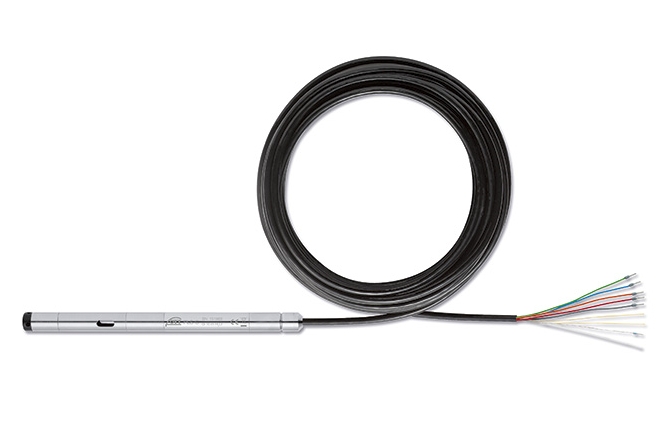

PLS-C 压力水位计

应用范围

◦ 各种地表水水位测量

◦ 地下水水位测量

◦ 长期水位测量等需要测量水 位的应用

技术特点

◦ 陶瓷电容传感器，长期使用无零点漂移

◦ 自带导气管实现自动气压补偿，压差法测量

◦ 自动密度补偿 ◦ 自动海拔补偿 ◦ 自动温度补偿

◦ 水位数值真实稳定，不受外界气压变化、海拔高 度变化及气象条件变化影响

◦ 传感器外壳采用激光焊接，内部完全密封，坚 固防腐经久耐用

◦ 电缆采用凯尔拉夫材质，防水性能优越，长期 使用无形变

◦ 安装操作简单方便 ◦ 10 倍过载能力

◦ 4 - 20 mA 信号，RS485（SDI-12协议）或 SDI-12 接口

◦ 数字接口版本可同时读取水位、导电率和温度 数据

测量原理

OTT PLS-C 压力水位计采用干式陶瓷电容传感器和微处理技术设计，备有 RS485（SDI-12协议）或SDI-12 接口 及4~20mA 输出可选，数字接口输出值包括水位和温度测值。 仪器自带导气管，通过导气管连接外界大气，另外一端与压力传感器连接。压力传感器同时测量水压和外界大 气压，直接通过压差法得到实际水压，再换算为对应的水柱高度，以水深或水位型式输出至外部数采仪。 测量单元中内置的微处理器可消水中温度或密度变化所带来的影响。测量精度高达0.05mm，还可补偿不同海 拔及纬度下重力加速度变化所带来的影响。 传感器可过载能力为满量程的 10 倍，保护管采用激光焊接可确保防水效果。

技术指标

水位

量程 0 ~4m/10m/20m/40m/100m

精度 ≤ ± 0.05% FS

长期稳定性 ≤ ± 0.1% FS/年

分辨率 0.001m

温度

量程 -25℃ … +70℃

分辨率 0.01℃

 精度 ± 0.1℃

电导率

量程 5 … 2000 uS/cm  0.1 … 100.00 mS/cm

分辨率 5 … 2000 uS/cm 1 uS/cm  0.1 … 100.00 mS/cm 0.01mS/cm

精度 5 … 2000 uS/cm ±0.5%测量值（至少±1uS/cm）

0.1 … 100.00 mS/cm ±1.5%测量值（至少±0.01mS/cm）

温度补偿范围 -5℃ 至 +45℃ ( 无冰期 )

电源 6 … 27 VDC，通常12/24VDC

输出 RS485(SDI-12协议)或SDI12

防护等级 IP68

存储温度 -45℃ 至 +85℃

反应时间

预热时间 <100 ms

响应时间 <16 ms

探头材质 904L 不锈钢

尺寸 L x Ø 317× 22mm

重量 大约0.43 kg
