ATMOS 22 二维超声风速仪(原DS-2)

ATMOS 22二维超声风速仪

ATMOS 22是一款耐用的科研级二维超声风速仪。适用于农业、林业及环境科学研究。启动风速低(0 m/s)和精细分辨率(0.01 m/s)使其更适合测量弱风环境,如冠层内部。


主要特点

  • 启动风速低至0 m/s

  • 无转动组件,无需加油或更换轴承,无机械损耗

  • 功耗低,运行电流小于100 uA

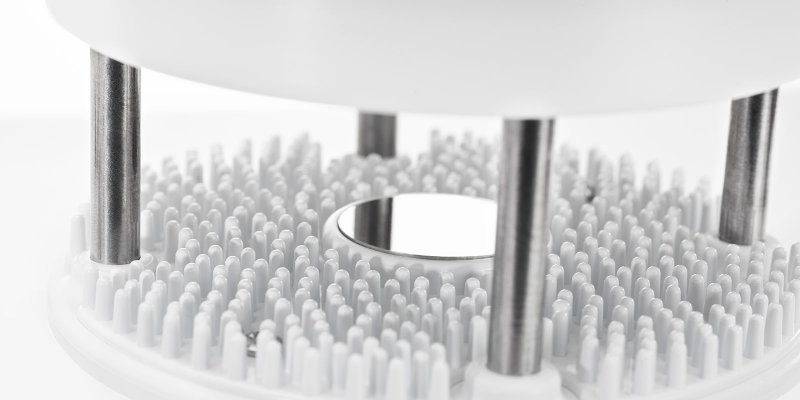

  • 检测空间下平面具针状凸起,削弱了雨滴对超声信号的影响

  • 接入ZL6数采,通过互联网下载数据

  • 外形小巧,10cm(直径)×16cm(高)

  • 安装简单,耳机接口

  • SDI-12数字传输

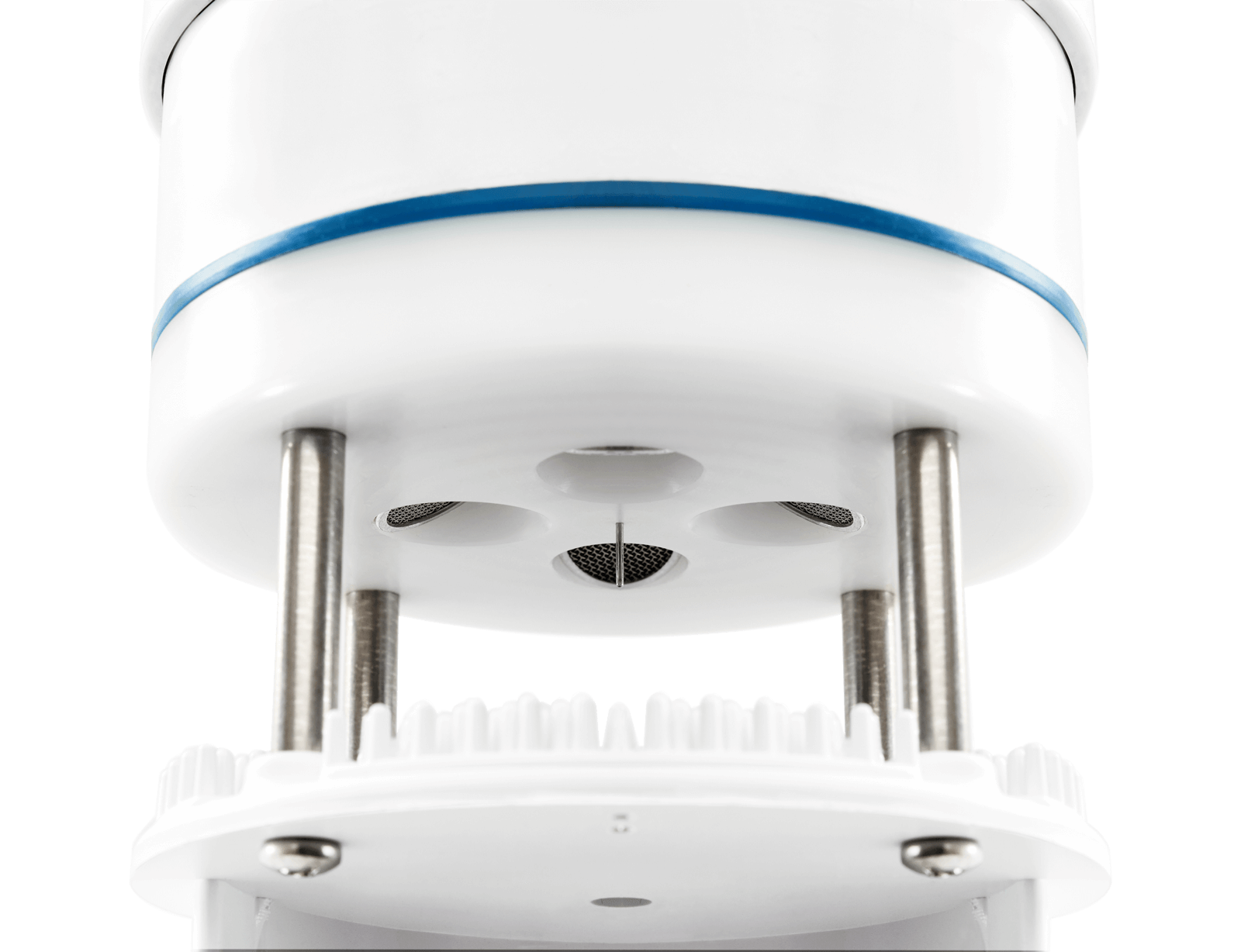

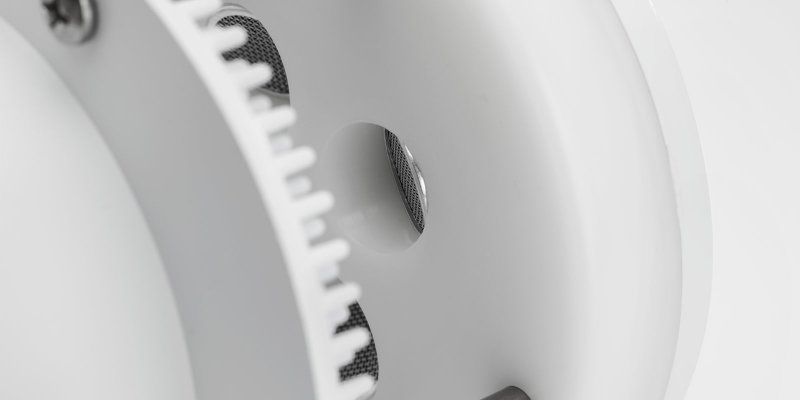

ATMOS 22二维超声风速仪 ATMOS 22二维超声风速仪 ATMOS 22二维超声风速仪


技术参数

  范围 分辨率 准确度
水平风速 0 ~ 30 m/s 0.01 m/s 0.3 m/s 或 < 3%
阵风 0 ~ 30 m/s 0.01 m/s 0.3 m/s 或 < 3%
风向 0 ~ 359° 1° ±5°
倾斜 -90 ~ 90° 0.1° ±1°
输出SDI-12通讯
尺寸 10 cm(直径)× 16 cm(高度)
缆线长度 标准 5 m(可定制其它长度,最长75m)
接口类型

3.5mm立体声接口或镀锡裸线

支持数采(另购)

METER ZL6,EM50系列、EM60系列数采,或能提供3.6~15.0VDC激发电压且支持SDI-12通讯的数采

电源电压(VCC)到GND 最小3.6 VDC;最大15.0 VDC
数字输入电压(逻辑高) 最小2.8;最大15.0 V;典型 3.6 V
数字输入电压(逻辑低) 最低 -0.3 V;典型 0.0 V;最大0.8 V
数字输出电压(逻辑高)

典型3.6V

电力线转换率 最低 1.0 V/ms
电流消耗(测量期间)

最小 0.2 mA;典型 8.0 mA;最大 33.0 mA

电流消耗(待测期间)

最小 0.2 mA;典型 0.3 mA;最大 0.4 mA

工作温度 -50 ~ 60 ℃
启动时间(SDI Ready) aRx!命令,典型10 s;其他命令,典型130 ms
启动时间(SDI-12,DDI禁用)

典型:200ms

测量时间 典型110 ms;最大 3000 ms
遵循标准 在 ISO 9001:2015 标准下生产
EM ISO/IEC 17050:2010 (CE 标志)




产地与厂家:美国METER公司 (原Decagon)
