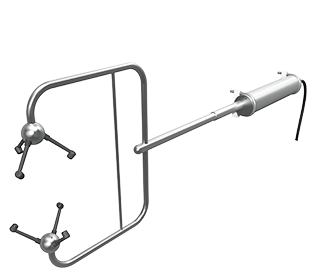

WindMaster HS 三维横置超声风速仪

WindMaster HS 三维横置超声风速仪

        WindMaster HS三维超声风速仪的设计,满足了需要准确三维风速、风向以及超声温度测量数据的科研要求。
WindMaster HS采用了先进的超声测量技术和独特的横置测量头设计,该设计使得超声风速仪在大迎角情况下进行测量时,能够尽可能减少仪器物理结构对气流的干扰。
        集成的电子原件技术,为仪器提供四个可选的模拟输入和输出接口。

主要特点
精准的三维超声风速测量
测量头水平放置,减少气流扰动
高度集成的电子原件
0-45米/秒风速测量范围
不锈钢结构
32Hz输出频率
超声温度输出
U, V, W 矢量输出


技术指标
风速:
量程:0-45m/s
分辨率:0.01m/s 或0.001m/s
准确度:<1.5% RMS @12m/s
准确度:<1% RMS @12m/s (客户可定制)


风向:
量程:0-359.9°
分辨率:0.1°
准确度:2°@12 m/s
准确度:0.5°@12 m/s  (客户可定制)


超声温度:
量程:-40 ℃至 +70℃
分辨率:0.01℃


声速:
量程:300-370 m/s
分辨率:0.01 m/s
准确度:< ±0.5% @ 20℃


测量相关指标:
内部采样频率:20Hz / 32 Hz 或用户自定义
输出频率:1,2,4,5,8,10,16,20 & 32 Hz
测量单位:m/s, mph, kph, knots, ft/min
输出格式:UVW或极坐标
平均步长:0~3600s

电量要求:
风速计: 9-30 VDC (55mA  @12 VDC)

数字输出:
通讯方式:RS232,422,485(两线点对点)
波特率: 2400-57600
格式:ASCII 或二进制

模拟输出-可选
14位A/D转换:4通道
可选测量量程:用户可选不同风速测量量程
输出类型:0-20mA, 4-20mA, 0-5 V, ±2.5 V, ±5 V

模拟输入-可选
14位A/D转换:4个单端或者2个差分
输入类型:±5 V


产品规格
重量:2.96kg
尺寸:956 x 347 x 120mm

环境要求
防护等级: IP65
工作温度:-40℃ 至 +70℃
湿度:相对湿度5% ~100%
降雨:300mm/hr
电磁兼容性(EMC):BS EN 61000 - 6 - 3 (Emissions) /BS EN 61000 - 6 - 2 (Immunity)

可选
接线盒、客户定制校准等

典型应用
涡度相关系统
结构监测
海上设施
风廓线


产地与厂家:英国Gill公司
