uSonic-3 Cage MP/uSonic-3 ClassA MP 三维超声风速仪
首页 产品中心 温室气体/涡度协方差测量 涡度协方差测量分析仪 uSonic-3 Cage MP/uSonic-3 ClassA MP 三维超声风速仪

uSonic-3 Cage MP/uSonic-3 ClassA MP 三维超声风速仪

uSonic-3 Cage MP/uSonic-3 Class A MP是测量大气湍流的新一代高性能超声风速仪。METEK推出的uSonic-3系列传感器,每个超声发射器对应三个超声接收器,可在多组数据中选取测量位置优异的数据组进行水平风速计算;垂直风速分量直接测量;内置的二维倾斜传感器(可选),可实现远程仪器安装位置的校正。

可在任一采样频率条件下,输出9组径向数据、9个温度数据以及x,y.z风速数据的原始值或平均值。


主要特点

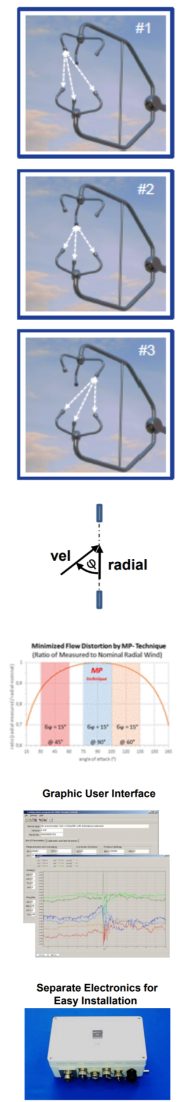

三维风速和湍流测量的新方法
采用独特的“Multi-Path”测量技术
每一个传感器头部都是3×3 声波阵列
3×3 = 9个径向风速分量
3个垂直风速分量
3×3超声温度
最小化流场畸变
在线管理和动态信号增强调节
传感器头部加热(可选)
SD卡存储(可选)
RS422和以太网端口,方便通讯和数据输出
可远程控制系统


技术指标

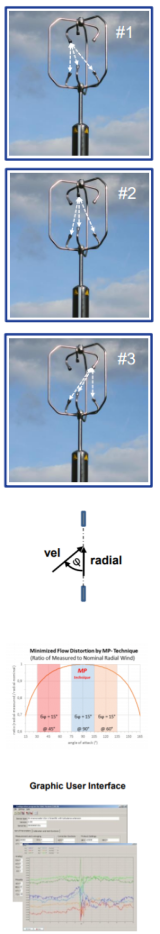

uSonic-3 Cage MP1614046328700995.png

工作环境

-40 - + 60℃  5 - 100% rH

平均时间/平均个数

1 - 3600 s / 1 - 65365 samples

采样频率

Max. 30 Hz (→max.3×30=90 Hz 常规取样)

量程

Max. 40 m/s, -40 - +60℃

风速准确度
-最大变异

-均方根

-分辨率

接收角±180°(全方位)
± 1 % @ 5 m/s,水平0°- 10°
± 2 % @ 5 m/s,水平10°- 20°
0.5 % @ 5 m/s,水平0°- 10°
1 % @ 5 m/s,水平10°- 20°
0.006m/s(垂直),0.01(水平)

风向准确度
-最大变异
-均方根

接收角±180°(全方位)
± 1°@ 5 m/s,水平0°- 20°
0.5°@ 5 m/s,水平0°- 20°

温度准确度
-分辨率

0.01K

数据输出

9个径向分量,9个温度 ,
X , y , z , T , vel , dir

输出协议

标准,校验和,NMEA标准

同步

1×数字输入,1×数字输出

湍流模块
(升级选项)

在线计算平均值、方差、协方差、热通量、动量通量、Monin-Obukhov 长度等

内置存储器(升级选项)

SD卡

供电

10-36 VDC/2.5W

传感器头部加热(可选)

10-24VDC/max.100W

通讯

RS422,RS485(300-115200),Ethemet,all ASCⅡ

模拟输出
(升级选项)

4×12bit,0-10VDC/4-20mA
(max. load 250Ω),可调节范围(x,y,z,T)

测量路径

6×53.2°/90°,L=165/135mm

倾角计(升级选项)

2维,分辨率 0.1°,频率 0.5Hz



uSonic-3 Class A MP图片4.png

工作环境

-40 - + 60℃  5 - 100% rH

平均时间/平均个数

1 - 3600 s / 1 - 65365 samples

采样频率

Max. 30 Hz (→max.3×30=90 Hz 随机取样)

量程

Max. 40 m/s, -40 - +60℃

风速准确度
-最大变异

-均方根

-分辨率

接收角±170°
± 1 % @ 5 m/s,水平0°- 10°
± 2 % @ 5 m/s,水平10°- 20°
0.5 % @ 5 m/s,水平0°- 10°
1 % @ 5 m/s,水平10°- 20°
0.006 m/s(垂直),0.01(水平)

风向准确度
-最大变异
-均方根

接收角±170°
± 1°@ 5 m/s,水平线0°- 20°
0.5°@ 5 m/s,水平线0°- 20°

温度准确度
-分辨率

0.01K

数据输出

9个径向分量,9个温度 ,
X , y , z , T , vel , dir

输出协议

标准,校验和,NMEA标准

同步

1×数字输入,1×数字输出

湍流模块
(升级选项)

在线计算平均值、方差、协方差、热通量、动量通量、Monin-Obukhov 长度等

内置存储器
(升级选项)

SD卡

供电

10-36 VDC/2.5W

传感器头部加热
(可选)

10-24VDC/max.100W

通讯

RS422,RS485(300-115200),Ethemet,all ASCⅡ

模拟输出
(升级选项)

4×12bit,0-10VDC/4-20mA
(max. load 250Ω),可调节范围(x,y,z,T)

模拟输入
(升级选项)

6个模拟通道 16bit,2×TTLcounter,2×PT100

测量路径

6×53.2°/90°,L=160/140mm

倾角计

2维,分辨率 0.1°,响应时间 0.5Hz


产地与厂家:美国METEK公司
