LI-7700开路式CH4/CO2/H2O通量分析系统

LI-7700开路式CH4/CO2/H2O通量分析系统

      LI-7700开路式CH4、CO2、H2O通量分析系统是美国LI-COR公司研发生产的温室气体通量观测系统,特别适用于有供电限制的偏远地区。系统由CH4、CO2、H2O、和能量等基本通量监测设备组成。


     在数据处理和管理方面还有一系列性能优异的解决方案可供选择。配备了SmartFlux®模块的LI-7700开路式CH4/CO2/H2O通量分析系统可以在野外获得原始监测数据的同时直接处理成最终通量结果,该结果可直接用于后续科学研究和分析。另外可以选择FluxSuite®来实时管理通量数据和监测仪器状态。这些功能目前全球仅有LI-COR的涡度协方差分析系统具备。

主要优点
·       原位监测快速精准的CO2和H2O测量
·       精准的温度调控保证光学滤光片长期稳定
·       改进的光学结构提高了仪器在多尘环境下的稳定性
·       系统无气泵和管路通道,消除了压降、水汽吸附和时滞效应,测量结果更加精准
·       可自动对光路进行清洁,大幅减少维护工作,数据安全性更高在线数据处理并存储完整的涡度协方差数据集
·       系统重量轻、功耗低,在野外可采用太阳能供电



系统组成

LI-7700开路式CH4分析仪
LI-7700甲烷分析仪是美国LI-COR公司历时4年研发测试后推出的全球一款开路式甲烷测定设备。LI-7700分析仪重量轻,功耗低,高频响应,用于获取描述生态系统CH4通量所必需的CH4浓度数据。



LI-7700

LI-7500RS开路式CO2/H2O分析仪
      开路式CO2/H2O气体分析仪LI-7500和LI-7500A(LI-7500RS的前期版本)已广泛应用于全球涡度协方差碳通量监测领域,全球90%以上的碳通量观测网络(FLUXNET)选用了该分析仪。
      LI-7500RS是最可靠的一代开路式CO2/H2O智能分析仪,是专为快速测量大气环境中CO2和H2O而设计,功耗低和近乎免维护的特点,使其更加适合在野外观测台站上进行长期稳定测量。

LI-7500RS

Gill系列三维超声风速仪
      可选配WindMaster、WindMaster Pro、R3-50或WindMaster HS等型号三维超声风速仪。这些产品强健、稳固,几乎无需日常维护,适用于各种环境下的通量研究。

WindMaster

Biomet生物气象参数测量系统(可选)
      Biomet的数据可以完整地整合到ghg涡度数据中,直接进入EddyPro®进行计算处理。Biomet数据与涡度数据整合对通量插补和结果分析具有重要意义,同时也有助于数据保存。

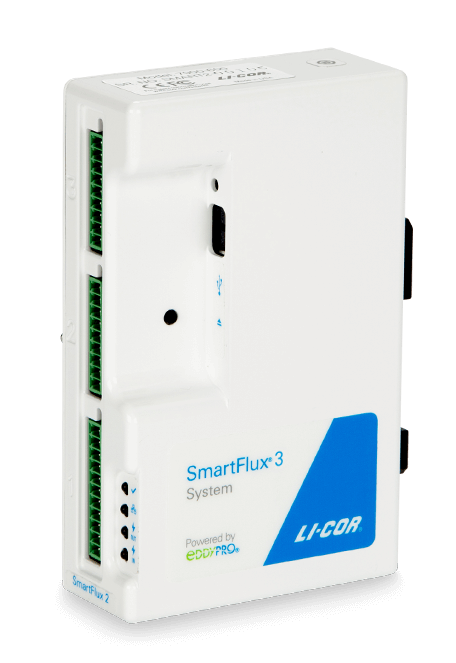

SmartFlux®实时在线通量计算模块
      SmartFlux® 模块内置EddyPro® 软件,可以实时在线计算并获得通量结果。可借助蜂窝数据网络或卫星进行远程数据传输。

SmartFlux

FluxSuite®数据在线监测与管理系统(可选)
      FluxSuite®是基于云服务器的数据在线监测和管理系统。配备SmartFlux® 的台站只需要有Internet接入即可选择使用。方便进行台站数据管理以及状态监测。实时预警功能尤其适用于偏远地区站点维护。同时适合多站点管理。
      FluxSuite®页面采用自适应设计,支持PC端和移动端访问。

FLUXSUITE



技术原理

系统原理
      系统采用涡度协方差方法,利用10Hz以上高频风速和气体浓度数据,经过一系列数据计算处理过程,获得监测范围内的CO2、H2O、和能量通量。用于边界层气象、生态学、全球变化等方面的研究。

数据获取
      输出GHG数据格式,包含完整的仪器信息、样地信息、CH4、CO2和H2O浓度、三维风速以及生物气象传感器数据,存储于工业级USB闪存中。方便后续使用EddyPro®进行数据处理。

数据处理
      使用LI-COR公司的开源数据处理软件EddyPro®可以轻松将原始GHG格式数据处理成通量结果。EddyPro®本地版安装在个人电脑上,可选择各种处理方法对原始数据做深度分析。EddyPro®野外版随SmartFlux®系统安装在野外涡度监测站上,可根据个人设置实时处理获得完全的通量结果。软件提供Express模式和Advanced模式,既能适应简便快捷的常见数据处理,又可供专家级研究者灵活选择。

EddyPro

应用领域
      农田、沼泽、湿地、森林等生态系统的甲烷排放情况,以及涡度协方差方法监测大气甲烷通量等方面。

采购信息

LI-7700开路式CH4分析仪
LI-7500RS开路式CO2/H2O分析仪(含SmartFlux
® 2实时在线通量计算模块)
WindMaster Pro 三维超声风速仪



可选组件

LI-7200RS闭路式CO2/H2O分析仪(可替换LI-7500RS开路式CO2/H2O分析仪)
WindMaster/R3-50/WindMaster HS三维超声风速仪(可替换WindMaster Pro 三维超声风速仪)
Biomet生物气象参数测量系统
FluxSuite®数据在线监测与管理系统

免费获取
EddyPro®涡度协方差数据处理软件


拓展阅读

为什么选择LI-COR涡度协方差分析系统?


相关产品

LI-COR 涡度协方差分析系统

LI-7500RS/DS 涡度协方差分析系统


产地与厂家:美国LI-COR公司

操作软件

   LI-7700开路式CH4分析仪操作软件

软件名称:li7700_win-1 0 4适用设备:LI-7700开路式CH4分析仪操作平台:PC机windows操作系统功 能:可用电脑进行同步设定

【典型案例】 全新数据集FLUXNET2015
