这么方便的车载CH4测量,还是头一回看到!

来源:北京力高泰科技有限公司 发布时间:2021-01-29 11:46:16 点击数:635 使用提问 咨询价格

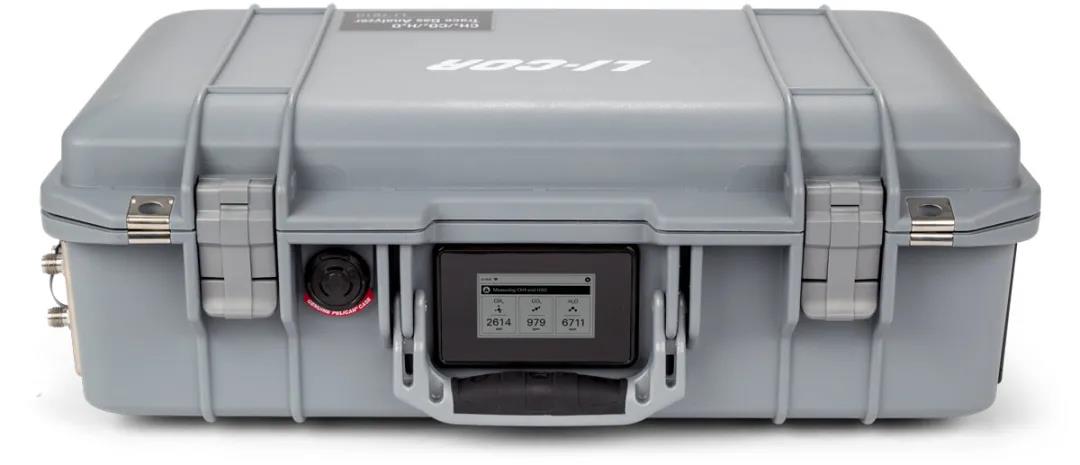

LI-7810是LI-COR研发的CH4/CO2/H2O气体分析仪,精准度高(0.25 ppb@ 5s信号平均),便携性好(11.4kg含电池),功耗低(稳态22W)。

除了适用于土壤/水体表面CH4通量测量外,还特别适合车载或机载移动式测量。近期,LI-COR的应用科学家Graham Leggett,就使用这种车载方式,进行了实地测量。Let's take a look!

视频作者 | Graham Leggett

翻译 | 子毅

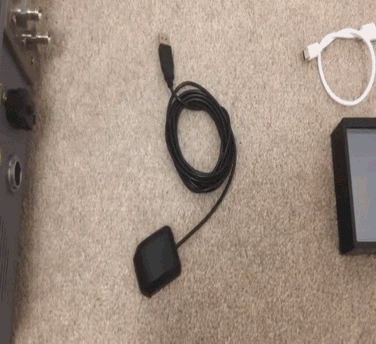

如果想使用LI-7810做一些近地面移动式调查测量,非常简单。你需要(1)一个带USB的GPS模块;(2)一个树莓派和移动电源;(3)一部手机。

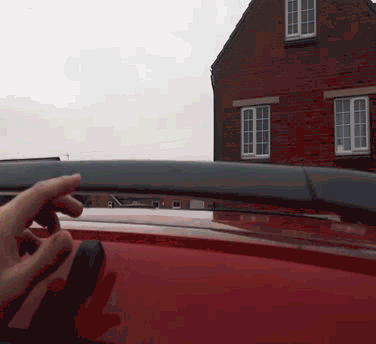

使用扎线,把采样管固定在车顶的旅行架上。采样管前端安装一个空气过滤器,防止灰尘进入。

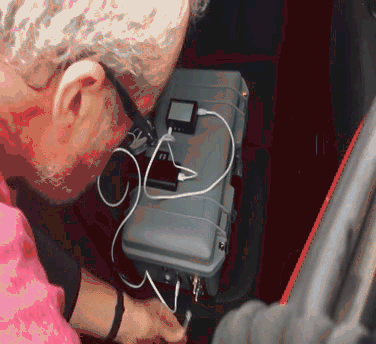

把GPS和LI-7810与树莓派连接。树莓派中的程序可以把两台仪器采集的数据整合在一起。

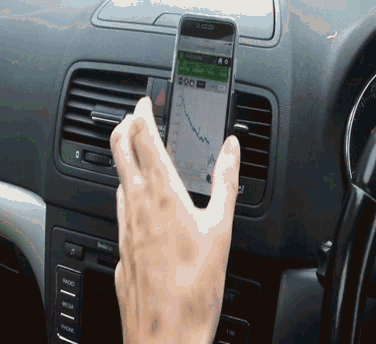

使用手机Wi-Fi连接LI-7810。LI-7810的采样频率1Hz,响应时间小于2s,这样就可以开始采集数据了。

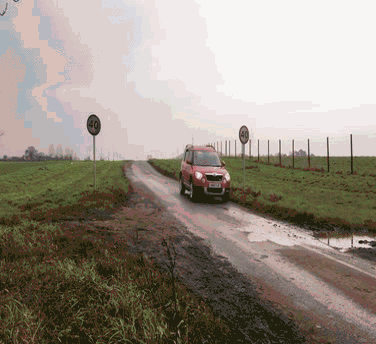

实验地就在我的家乡——英国Gawcott附近,这里有优美的田园风光。公路限速40英里/小时。

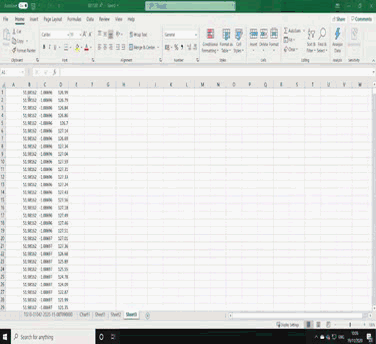

回到办公室,把经纬度坐标和CH4浓度数据放在一张Excel表里。

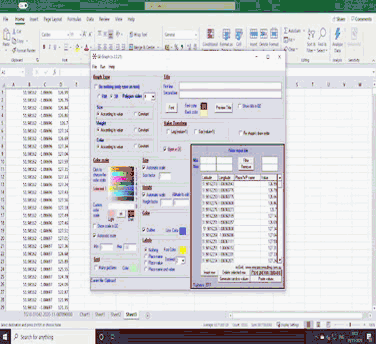

拷贝这些数据,导入GEGraph软件。可以调整Size、Height、Color以及Unit这些参数。点击Run,输入文件名,如LI-7810。

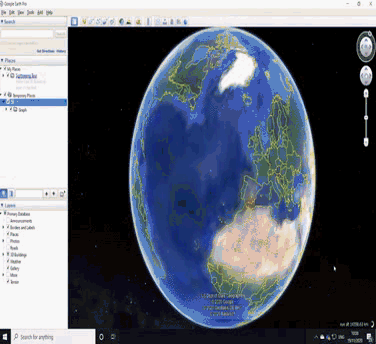

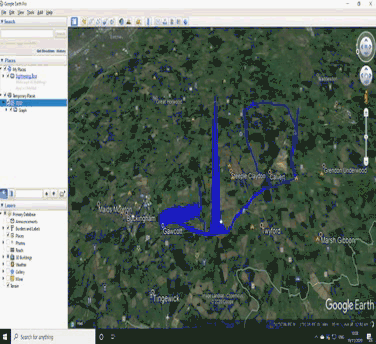

这种.kml格式的文件可直接使用Google Earth打开。

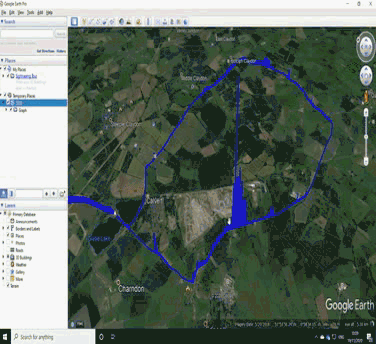

你可以清晰地看到不同区域的近地表CH4浓度。我从Gawcott这里开车出发,路旁边是一些房屋和农田。你能看到这里出现了一个峰,大约比背景CH4浓度高7ppm。该地区正在修筑铁路,施工会导致当地植被和土壤受到扰动,这可能是其浓度升高的主要原因。


继续往前开,这块是一个垃圾填埋场,能看到一个大约5ppm的CH4释放峰值。


其他一些地方,能看到一些小的CH4浓度凸起,这可能与农业生产有关。

综上,在LI-7810高精度CH4/CO2/H2O气体分析仪基础上,配一个带USB的GPS模块,联合树莓派或是一台笔记本电脑,使用手机操控,就可轻松调查近地面CH4浓度。

完整视频链接如下>>>
