LI-560球形三维超声风速仪

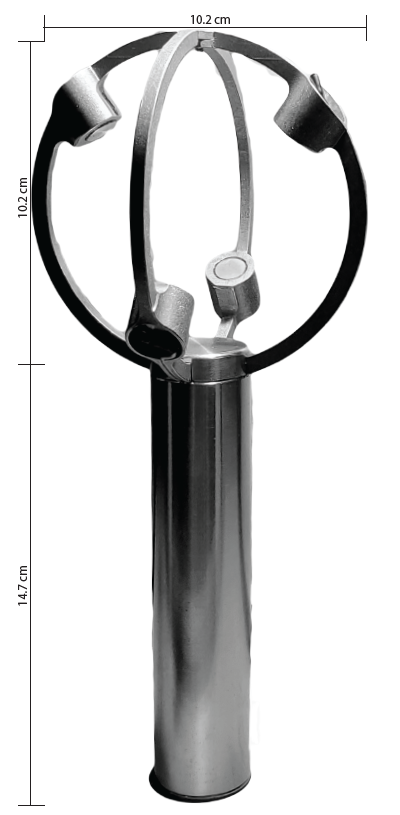

LI-560球形三维超声风速仪一款小巧的传感器，测量路径长度仅60 mm，重量225 g。LI-560能够有效准确地测量三个方向的风速（U V W），它独特的球形开路设计大大减少了阴影校正，从而提高垂直风速测量的准确度。测量频率可达100Hz，灵敏捕捉空气运动细节。LI-560为全铝结构，在保证牢固的同时保持了轻质、小巧、低功耗的特点，非常适合搭载于无人机上，用于大气通量和湍流研究。

主要特点

ü  超声原理，测量U、V、W三维风速

ü  外观小巧，重量轻，功耗低

ü  测量频率高达100Hz

ü  适合搭载无人机使用

ü  外观设计简洁，极大降低了测量设备造成的风场畸变

ü  全铝结构，保证小巧且坚固

技术参数

尺寸：10.2 cm x 10.2 cm x 24.9 cm

测量路径长度：60mm

重量：225 g

功耗：5-32V@500mW

数字输出： RS-232, RS-422, UART-3V

数据输出频率：1Hz, 2Hz, 5Hz, 10Hz, 20Hz, 25Hz, 50Hz, 100Hz

超声工作频率：60kHz

测量参数

风速：量程0-50 m/s，分辨率 0.01 m/s，准确度±0.1 m/s@0-10 m/s， ±1% m/s@11-30 m/s，±2% m/s@31-50 m/s

风向：u/v 量程: 0-359°，w 量程: ±60°，分辨率1°，准确度±1°

温度：量程 -20~ 72 ℃，分辨率 0.01 ℃，准确度±2.0 ℃

3D加速计：量程（u，v，w）±2g，倾斜（俯仰、侧倾）±90°

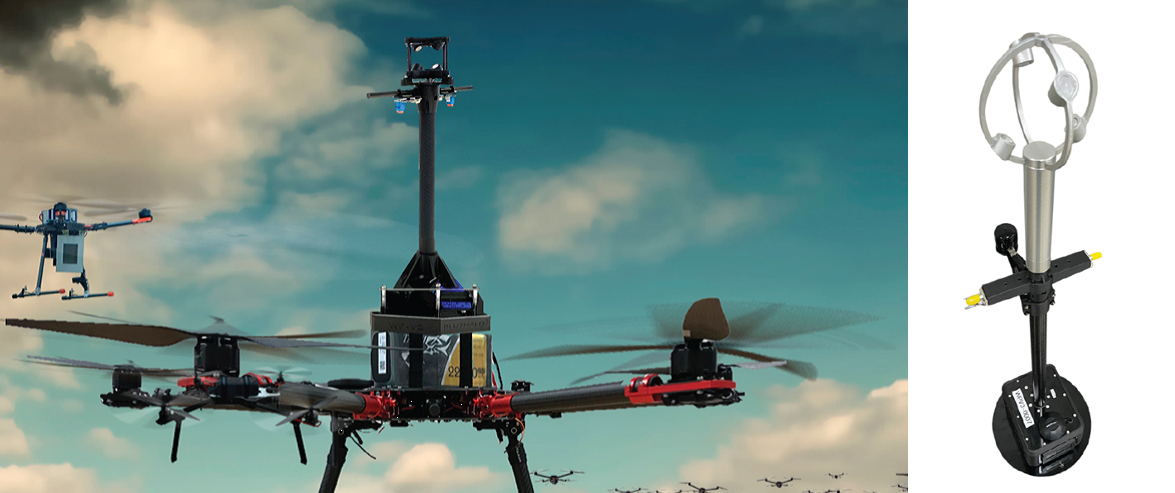

无人机平台搭载

LI-560 球形三维超声风速仪是与美国BlueHalo公司联合开发的，BlueHalo是一家为国jia安全方面提供先进工程解决方案和技术的领先供应商，LI-560专门设计用于部署在Atmospheric Characterization Payload (WP-V3 ACP) UAS传感器套件上。

WP-V3 ACP的刚性结构和系统设计确保了传感器与无人机螺旋桨之间的适当间距，以实现准确的近地大气测量。WP-V3 ACP具有实时显示、内置GPS、实时遥测、开放SDK等功能，可轻松安装在DJI M600、IE-V2、E900和E1250 UAS平台上。

在其集成桅杆结构中，所有电子设备都与外部环境完全隔离，非常适合各种气象应用，包括：大气廓线、城市地形剖面、野火监测、天气预报、风暴追踪、教育和研究等。

数据采集

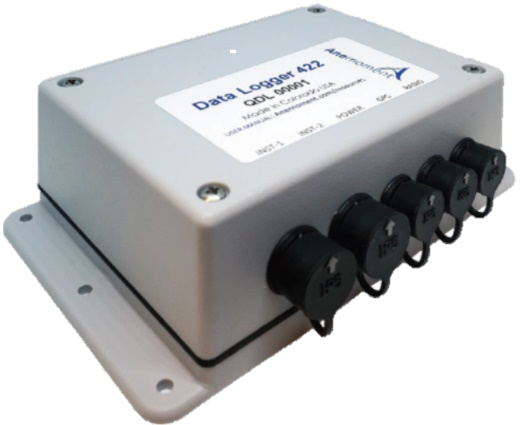

DL422数采是专为LI-550和LI-560设计的数据采集设备，可同时连接多至4个传感器，DL422数采可使用交流电适配器、无人机电池或太阳能风能电池供电。数据存储于数采内部的MicroSD卡或者通过串口传输。

DL422通过标准接口，很方便接入第三方无线电、GPS以及电池（UN38.3认证）。DL422配有适用于野外环境的IP 67防护外壳。

可选型号如下：

ü  DL422-E1 包含IP67防护外壳，可连接单个LI-550或LI-560传感器

ü  DL422-E2 包含IP67防护外壳，可连接两个LI-550或LI-560传感器

ü  DL422-E4 包含IP67防护外壳，可连接四个LI-550或LI-560传感器

产地与厂家: 美国LI-COR公司
