TDP热扩散插针式茎流(液流)传感器

来源:北京力高泰科技有限公司 发布时间:2019-05-23 14:00:18 点击数:1303 咨询价格

TDP热扩散插针式茎流(液流)传感器适用于茎干较粗的高大乔木。对于长势均匀的小树,每棵树仅需1个传感器,对于胸径较粗的大树,茎流(液流)速率在树周不同方向上存在差异,推荐一棵树使用多个传感器。通常,75~150 mm直径的树体,每棵树安装2个传感器,直径>150 mm的树体,每棵树安装4个传感器。


工作原理

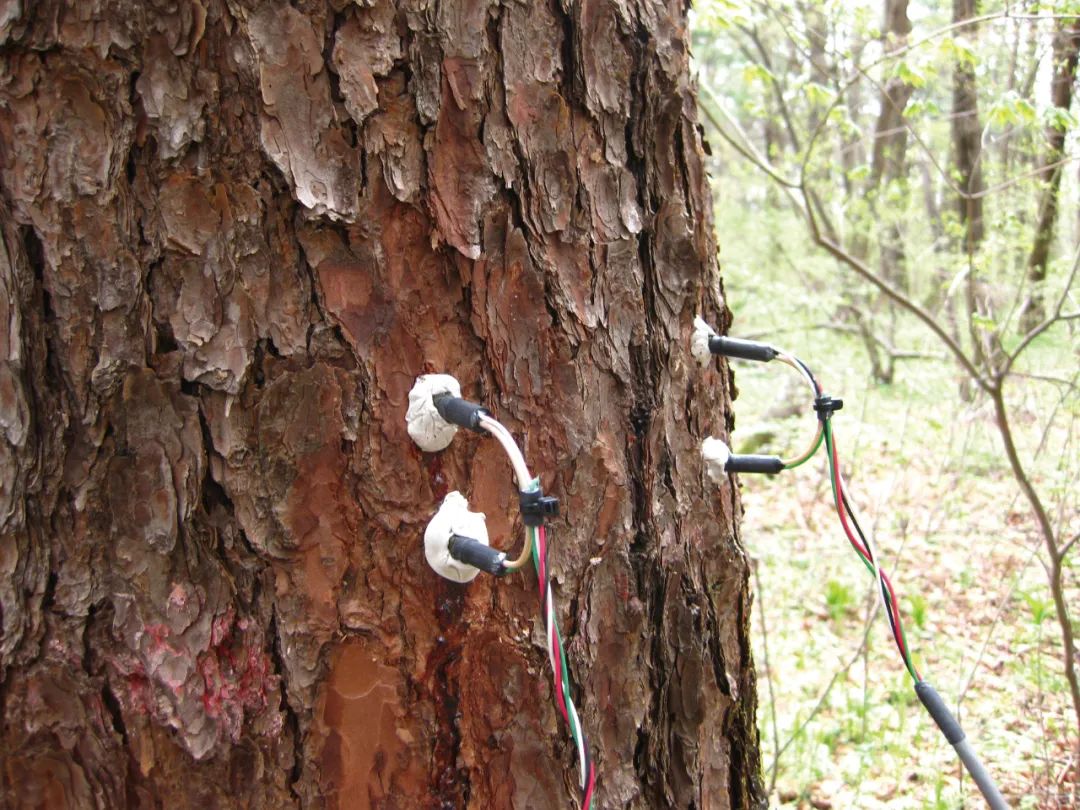

TDP传感器 利用Granier热扩散原理,把2根热电偶探针直接插入边材,上面的探针包含1个电加热器,下面的探针作为参照,测量加热探针和参照探针之间的温差dT。根据dT和零茎流时的dTm,应用Granier模型,计算得到每个时刻的茎流速率,再根据边材面积求出茎流通量。


主要特点

  • 双针设计

  • 安装简便,可重复使用

  • 持续加热,热扩散原理,而非热脉冲

  • 连续测量、无需等待

  • 不锈钢探针具特氟龙涂层

  • 与绝大多数数采兼容

  • 差分式T型热电偶

  • 高超的电子部件及接头防水工艺



技术参数
TDP传感器

型号 长度(mm) 直径(mm) 热电
偶数
探针间距
(mm)
功率
(W)
电缆规格 加热电阻
(Ω)
运行电压
(V)
信号输出
(μV/℃)
TDP-10 10 1.20 1 40 0.08~0.12 3 m/5芯 26 2.0 40
TDP-30 30 1.20 1 40 0.15~0.20 3 m/5芯 52 3.0 40
TDP-50 50 1.65 1 40 0.25~0.30 3 m/5芯 77 5.0 40
TDP-80 80 1.65 2 40 0.45 3 m/6芯 122 7.0 40
TDP-100 100 1.65 3 40 0.5~0.6 3 m/7芯 144 8.5~9 40


扩展电缆

型号 描述
EXTP-25 扩展电缆,7.6 m/5芯
EXTP-50 扩展电缆,15 m/5芯
EXTP-75 扩展电缆,22.8 m/5芯
EXTP-100 扩展电缆,30.5 m/5芯
EXTP-25D 适用TDP-80扩展电缆,7.6 m/6芯
EXTP-50D 适用TDP-80扩展电缆,15 m/6芯
EXTP-75D 适用TDP-80扩展电缆,22.8 m/6芯
EXTP-100D 适用TDP-80扩展电缆,30.5 m/6芯
EXTP-25T 适用TDP-100扩展电缆,7.6 m/7芯
EXTP-50T 适用TDP-100扩展电缆,15 m/7芯
EXTP-75T 适用TDP-100扩展电缆,22.8 m/7芯
EXTP-100T 适用TDP-100扩展电缆,30.5 m/7芯

相关产品

SGDC 外皮包裹式植物茎流(液流)传感器

Dynagage 包裹式茎流(液流)传感器

EXO-Skin 外皮包裹式茎流(液流)传感器


产地与厂家:美国Dynamax公司
