TEROS 31 实验室土壤水势传感器
首页 产品中心 土壤测量系列 土壤水势测量 TEROS 31 实验室土壤水势传感器

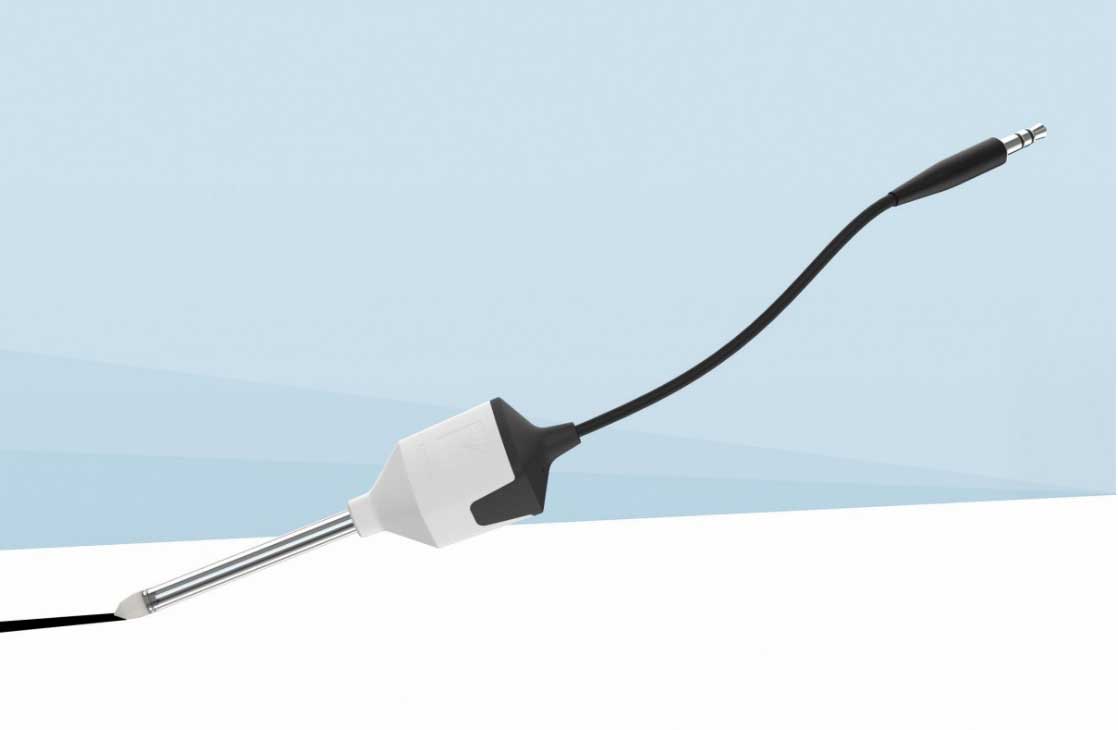

TEROS 31 实验室土壤水势传感器

TEROS 31张力计体型小巧,反应迅速,尤其适合实验室内使用。其测量头只有0.5cm2,可以密集测量原状土体的水势分布,也可以测量较小体积土样,并且对土壤扰动尽可能小。TEROS 31传感器可以安装在任何位置,任何方向,只需用配套的微型螺旋钻钻一个5mm的孔,插入张力计即可。二十几年来,METER德国(原UMS)的张力计类传感器已销售上万个,TEROS 31在具有多年研发生产经验的T5传感器基础上不断改进,不仅继承了T5张力计准确、灵敏、小巧的特点,对METER相关设备的兼容性能更进一步,能够接入ZENTRA Cloud云平台,使用更便捷。


主要特点

  • 适用于实验室样品,包括土柱、土芯及环刀取样。

  • 超快响应时间仅5秒,测量所需水量小,能够快速响应土壤水势的细微变化。

  • 传感器顶端陶瓷头仅0.5 cm2,提升精度和测量速度。狭窄测量空间也适用。

  • 对土体干扰极小,仅需钻取5 mm直径的小孔。

  • 通常测量水势范围50~ -85 kPa,规范操作可延缓沸腾,从而拓展水势测量范围低至-150 kPa。

  • 可以任何方向,任意角度安装。

  • 可插入土壤表层,也可以完全埋入土壤。

  • 3.5 mm耳机接口,即插即用,方便接入ZL6系列数采。

  • 无需复杂设置,通过ZENTRA Cloud随时随地查看近乎实时数据。

  • 透明杆身便于观察。

测量原理

土壤水势可通过陶瓷杯传递到传感器内部,从而造成传感器内水压变化,位于传感器内的压力传感器以模拟信号输出压力变化情况,从而得到相应的水势。

可选配件

TEROS 31 补水工作站1618802597569540.png


技术参数

 测量参数

 土壤水势

 温度

 测量范围

 –85 ~ +50 kPa (可拓展至–150 kPa,取决于沸腾延迟)

 –30 ~ 60℃

 分辨率

 ±0.0012 kPa

 ±0.01 ℃

 准确度

 ±0.15 kPa

 ±0.5 ℃

输出:DDI串口;SDI-12通讯协议;TensioLINK 通讯协议;ModbusTM RTU通讯协议

兼容数采(另购):METER ZL6系列,EM60系列,其他数采(能够采集3.6–28.0 VDC激发电压,且支持SDI-12, ModbusTM RTU, 或 tensioLink三者之一通讯)

尺寸:23.5×17.5×49.0 mm

张力计杆身直径:5 mm

张力计杆身长度:2, 5, 7, 10, 15, 或 20 cm

工作温度范围:0~50 ℃

材质:陶瓷头:Al2O3, 起泡点 500 kPa;杆身:PMMA;传感器单元:PMMA 和 TPE

缆线长度:1.5 m

缆线直径:3.0mm

连接类型:3.5毫米4节立体声插头

立体声接头直径:3.50 mm

导线规格:31 AWG 排扰线

供电电压(VCC to GND):最小:3.6 V,典型:12.0 V,max:28.0 V

数字输入电压(逻辑高):最小:1.6 V,典型:3.3 V,max:5.0 V

数字输入电压(逻辑低):最小:-0.3 V,典型:0.0 V,max:0.9 V

数字输出电压(逻辑高):典型:3.6 V

电力线转换率:最小1.0 V/ms

电流消耗(测量期间):最小18.0 mA;典型25.0 mA;amx 30.0mA

电流消耗(静止等待期间):最小0.03 mA;典型0.05 mA;max 0.90 mA

启动时间(DDI串口):最小125 ms;典型130 mm;max 150 ms

启动时间(SDI-12):最小125 ms;典型130 mm;max 150 ms

启动时间(SDI-12,DDI不可用):最小125 ms;典型130 ms;max 150 ms

测量耗时:最小: 60 ms;典型:65 ms;max:70 ms

遵循标准:在IOS 9001:2015标准下生产,EM ISO/IEC 17050:2010(CE标志)


相关产品

TEROS 21土壤水势传感器(原MPS-6)

TEROS 32 野外高精度土壤水势、温度张力计

AQUALAB VSA土壤水分特征曲线测量仪

产地与厂家:美国METER公司 (原Decagon)
