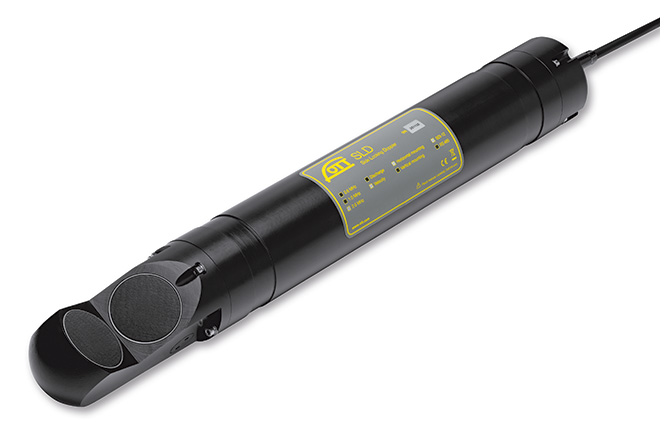

SLD 固定式声学多普勒流量计
应用范围
◦ OTT SLD 适用于小型和中型 天然河流、人工渠道等流量的 在线监测
◦ 可与电源、数据记录仪、通讯 模块相结合作为小型流量在 线监测站
◦ 安装位置要求:长而直的河 道,水深与河宽比约为1:10, 河床、河岸无突变,无回流
技术特点
◦ 可用于河流或明渠在线测流 ◦ 特别对于高泥沙含量和洪水情况进行了优化
◦ 高精度的流量测量 ◦ 读数稳定可靠 ◦ 指标流速法计算流量
◦ 同时测量 x 和 y 方向流速,可计算流向 ◦ 超声波水位测量技术,高精度的水位测量
◦ 集成温度探头,用于水温监测及声速补偿 ◦ 集成前倾及侧倾传感器,方便安装调整
◦ 尺寸小,易安装,且对流动影响小 ◦ 智能障碍物识别功能
◦ 随机软件提供全面的 QA/QC 及安装质量检 验,避免安装出现问题
◦ 自带律定软件,可通过水力模型、流速分布及已 知流量三种方式进行律定
◦ RS485、SDI12 通讯接口,支持远距离数据传输
测量原理
流速测量
OTT SLD采用超声波多普勒原理测量流速。仪器沿水平方向发射两束超声波,超声波遇到水中的颗粒物会发生 反射,反射波的频率与原始声波频率之间存在一定的偏移,该偏移的大小与声源和颗粒物之间的相对速度有 关,从而,可求得反射颗粒的运动速度,再将大量颗粒物的运动速度合并计算为水流流速。 两束超声波分别朝向断面的上游和下游成 67.5 度, 利用速度的合成原理,得到平行于流向主方向的 x 方向流 速和垂直于流动主方向的 y 方向流速。
水位测量
OTT SLD内置超声波传感器用于测量水位,仪器自带一个竖直向上的超声波探头,利用超声波发射和接收的时 间差计算水面所在的高度。同时,仪器内置压力传感器用于深度校核。只有当超声波探头测量的水位与压力探 头测得的水位差值在一定范围内时,该水位测量才有效。
技术指标
流速
测量原理 使用两束水平超声波通过多普勒原理进行测量
量程 ± 10 m/s
精度 读数的 1% 或 ± 0. 5 cm/s
分辨率 1mm/s
测量平均时间 1s…3600s
超声波频率 600 KHz、1 MHz、2 MHz
超声波扩散角 2.4 度(600KHz)、2.4 度(1MHZ)、2.1 度(2MHz)
超声波传输范围 典型 80m(600KHz)、25m(1MHZ)、10m(2MHz)
盲区 30m(600KHz)、15m(1MHZ)、8m(2MHz)
至大测量单元大小 10m(600KHz)、4m(1MHZ)、2m(2MHz)
测量单元数目 9 个
水平超声波夹角 135 度
水位
超声波水位量程 0.15 - 10 m
精度 ±3 mm
分辨率 1mm/s
测量平均时间 1s…3600s
设备最小水深要求 0.15m
环境
操作温度 -5…+35℃
存储温度 -20 …70℃
防护等级 IP68
尺寸及其它
长度 45 – 52.2 cm(与波束频率有关)
直径 7.5 cm(圆柱体)
供电 12 – 16 V DC
平均功耗 50 – 500 mW(受测量周期影响)
接口 RS232、RS485 或 SDI12 内存 9M 安装方式 水平或垂直
