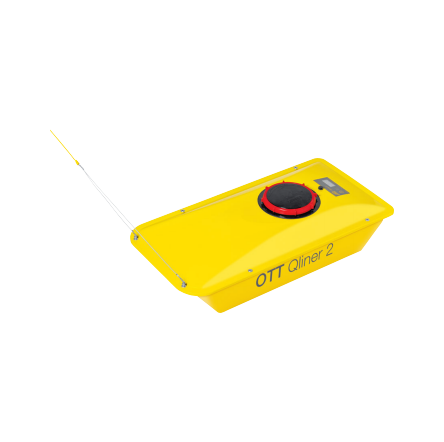

Qliner2 移动式多普勒流量计

应用范围

◦ 中、小型河流的流量测量 ◦ 明渠流量测量

◦ 有桥梁的断面流量测量 ◦ 传统测流方法的的替换

◦ 在线流量监测系统的律定

技术特点

◦ 无活动部件 ◦ 不受运动底床的影响 ◦ 不受 GPS信号的影响

◦ 高精度 ◦ 提供准确的底床形状检测 ◦ 非常适于有陡坡的狭窄区域

◦ 全封闭系统，可用于阴雨天气 ◦ 三体船外部无突出部件，重心低，不受外界波浪 影响

◦ 使用 PDA 操作，蓝牙有效范围大，操作人员不 必站在河内 ◦ 直接计算流量

测量原理

OTT Qliner2适用于测量小型和中型天然河流以及人工渠道。通过 PDA 进行方便有效的控制，可以迅速测量河 流定点流速、断面流速分布以及断面流量。 Qliner2本身作为一个小型声学多普勒测流系统，通过小船上的超声波传感器在河道中进行断面流速测量，操 作人员使用PDA 通过蓝牙连接传感器，数据可以即时分析并存储。 传感器采用四个声学波束进行断面流量的监测。如下图所示，波束 1 和波束 2 分别与竖直方向成 25度夹角，用 于测定垂线上的流速，波束4竖直向下， 用于测定底床所在位置及水深； 波束3用于浅水流速的补偿。 Qliner2使用过程中，用户需要首先确定河流断面的垂线，利用绳索拖动小船沿确定的路线行驶，并在每条垂 线停留 30 秒至 1 分钟，以便得到稳定准确的测量结果 。

技术指标

流速

流速量程 ±5m/s( 标准 )，＜±10 m/s

精度 ±1% 测量值 ±0.5 cm/s

采样率 ＜1 Hz

波束频率 1 MHz ；2 MHz

深度量程 1.2-20m ；0.35-10m

测量单元长度 0.3 – 4 m ；0.1 – 2 m

最小盲区 0.2 m ；0.05 m

测量单元数目 ＜40 ；40

温度

量程 -4 – 40℃

精度 / 分辨率 0.1/0.01℃

软件（用于掌上电脑）

操作系统 Windows Mobile

功能 布置计划、数据修复、ASCII 转换、在线数据收集、图形显示

软件（用于普通 PC）

功能 查看数据、数据存储和导出

无线连接

频率 2.4 GHz

类型 蓝牙

有效范围 纵向 50-70m，横向 100-200m

电池

类型 可充电电池组

充电电压 12 V DC

持续时间 1 天

小船

材质 玻璃纤维

尺寸 957×482×225 mm

重量 11.5 kg（包括电池）

环境

操作温度 -10 … 60℃

存储温度 -20 … 70℃

防震等级 DIN ISO 2206 / DIN ISO 2248

防护等级 IP 67
