SapIP 网状无线数据采集传输系统

 SapIP分布式无线数据采集传输系统是Dynamax公司开发的一种数据采集系统,主要用于茎流、气象、土壤水分监测等,SapIP采集的数据可以无线传输至服务器。单个SapIP可以灵活配置成为多种监测系统,多个SapIP可以组成无线传输网络覆盖较大范围的监测样地。每套SapIP之间无需铺设线缆,整套SapIP分布式无线数据采集传输系统可以覆盖直径3-4 km的范围。设备涵盖气象站、土壤水分监测、植物生理监测等多种组合形式。




应用领域

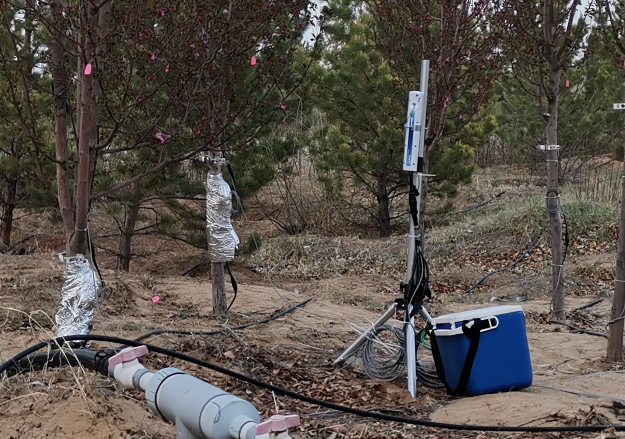

  • 监测植物茎流量,研究植物水分利用
  • 土壤水分及气象因子监测,与茎流监测组合搭配
  • 用于单点监测或大范围多点分布式观测
  • 为作物胁迫管理、水分管理提供依据









主要特点

  • 既支持现场下载数据,又可以实现数据云存储
  • 可以远程监控设备状态
  • 大范围监测无需复杂布线
  • 数采和云端数据存储双保险
  • 所有系统预先配置,无需用户编程
  • 云端账户加密保护


三种传输模式


1.物联网模式

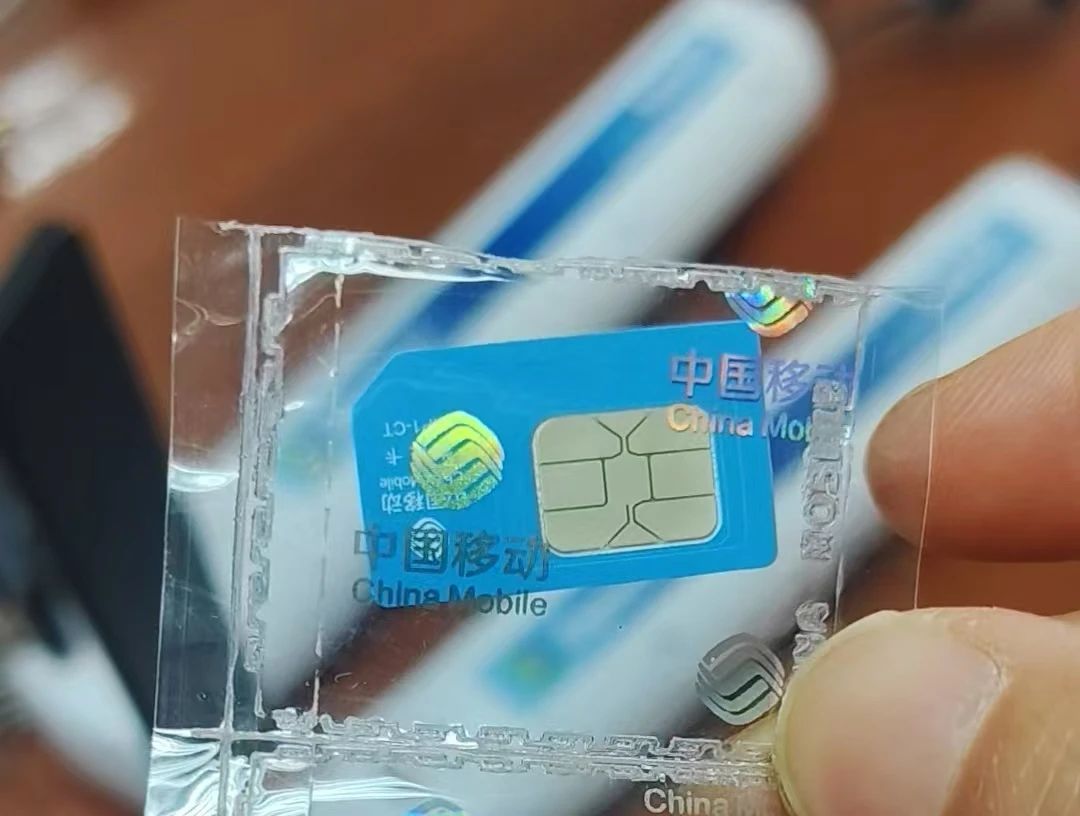

每个物联网模式的SapIP主机内都装有物联网卡,在4G信号覆盖的区域都可以联网上传数据到Agrisensors。SapIP可由12V电池和太阳能板供电。既可单个SapIP工作,又可多台SapIP同时布设。物联网模式的SapIP之间相对独立,由Agrisensors统一整合数据 。

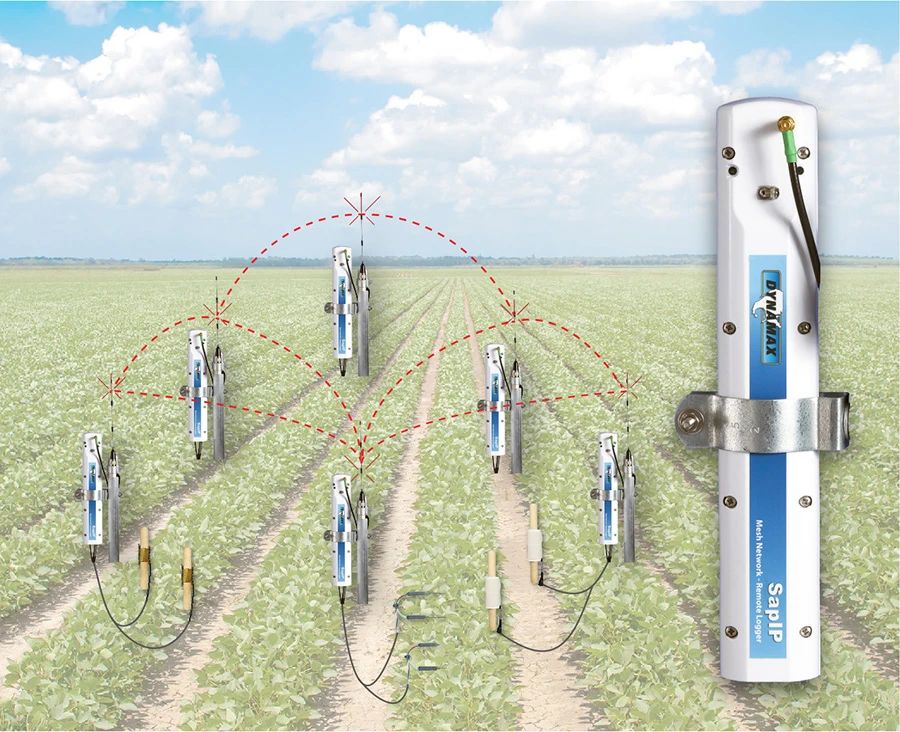

2.Mesh网络无线传输模式


多个SapIP在本地组成无线连接的Mesh网络,SapIP将数据传输给Gateway,Gateway接入互联网,将数据上传至Agrisensors。超过传输距离的SapIP可经相邻的SapIP传递数据至Gateway。1个Gateway可容纳15个SapIP,整个SapIP组成的Mesh网络可以覆盖直径3 -4 km的范围。





3.数据线连接模式

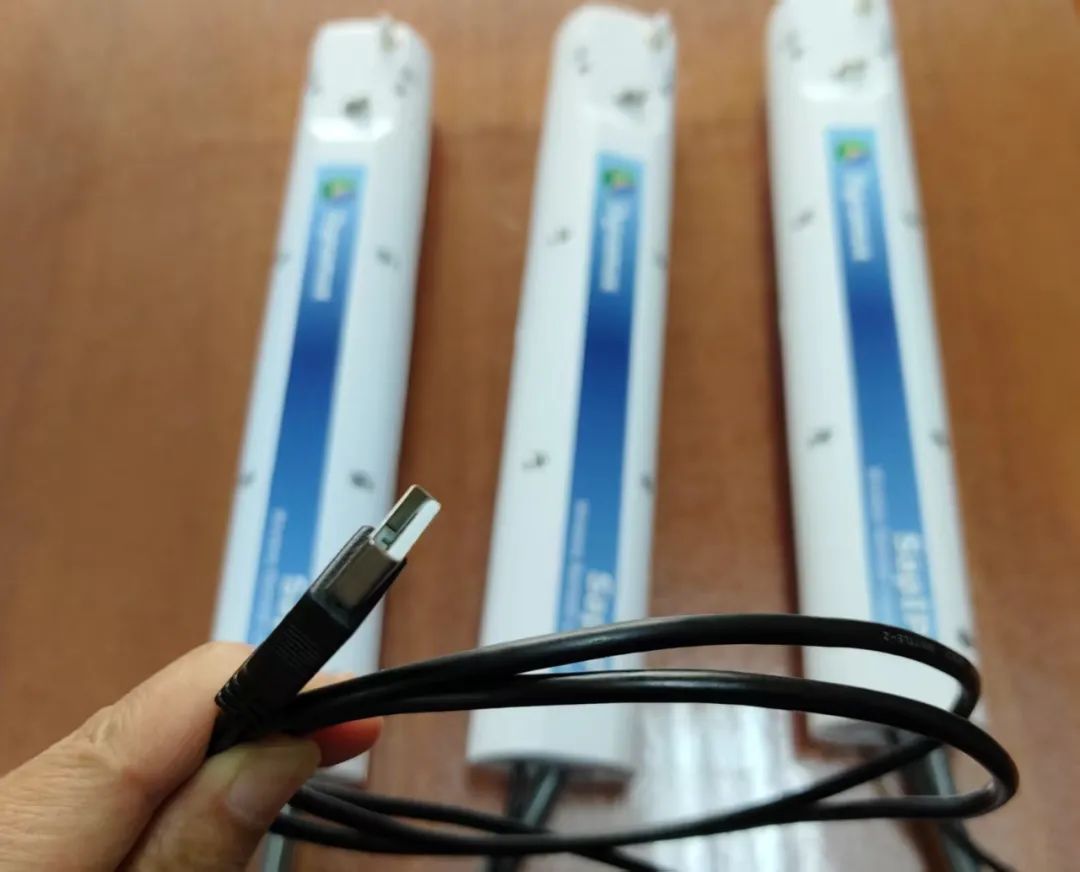

SapIP也提供最基础的手动下载数据版本,每一台SapIP在Agrisensors服务到期之后,或者没有接入网络的情况下,均可使用数据线连接SapIP与电脑,手动下载数据。





系统性能

  • 配有8通道差分信号采集器

  • 输入信号范围广,从毫伏级到2.5 V

  • 支持SD1-12输入

  • 自动唤醒休眠网络,实时收集数据

  • 一般每个子站配备2至8个传感器,闪存可保存30,000个记录

  • 完全密闭防水机箱

  • 国际版SapIP 2.4 GHz,传输距离350 m

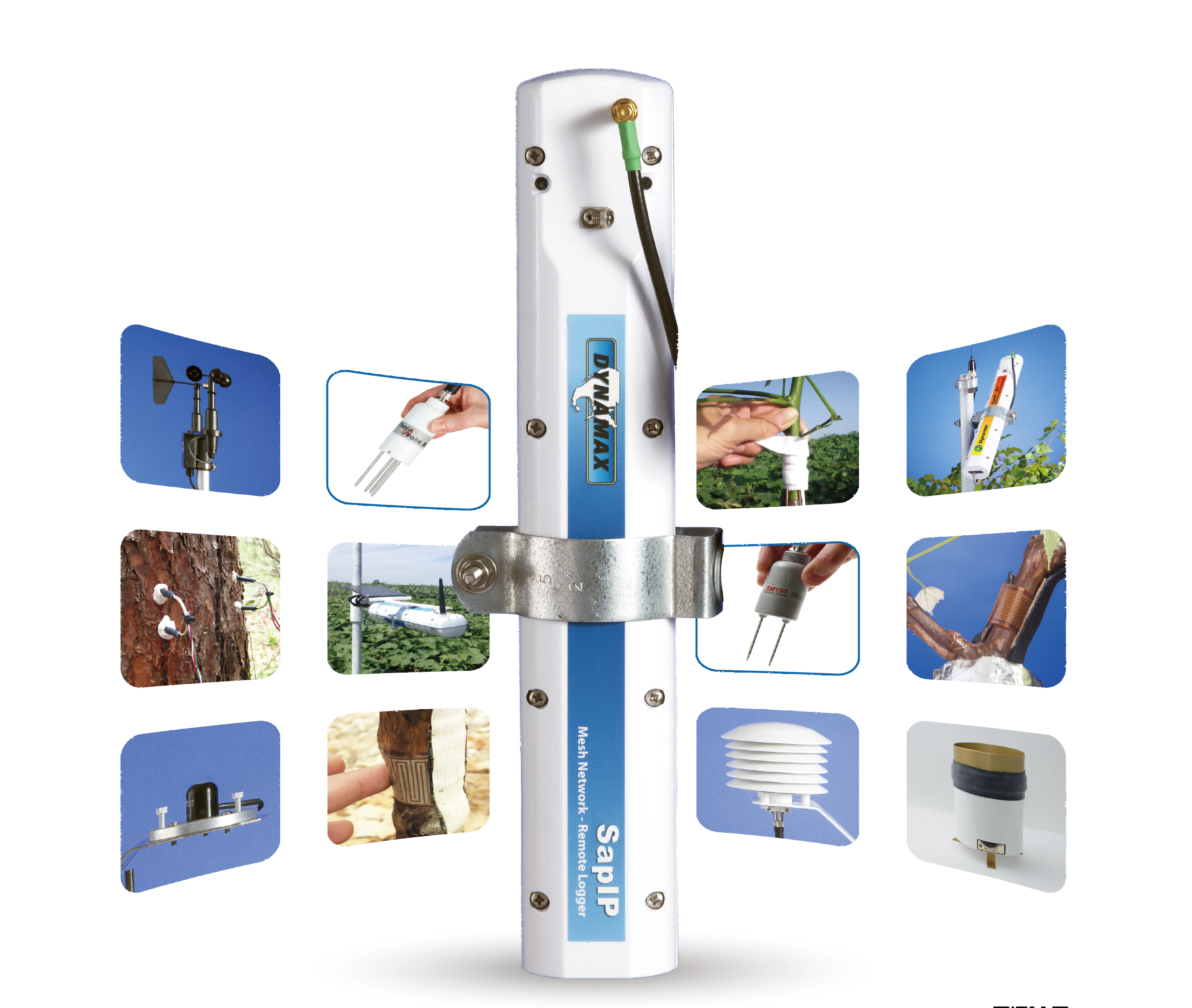

  • 可接入传感器:EXO-Skin外皮包裏式传感器,Dynagage包裏传感器,TDP°插针传感器,SapIP-IRT红外叶温传感器,DEX 果实-茎秆生长测量传感器,土壤水分传感器q气象传感器等


可选配置

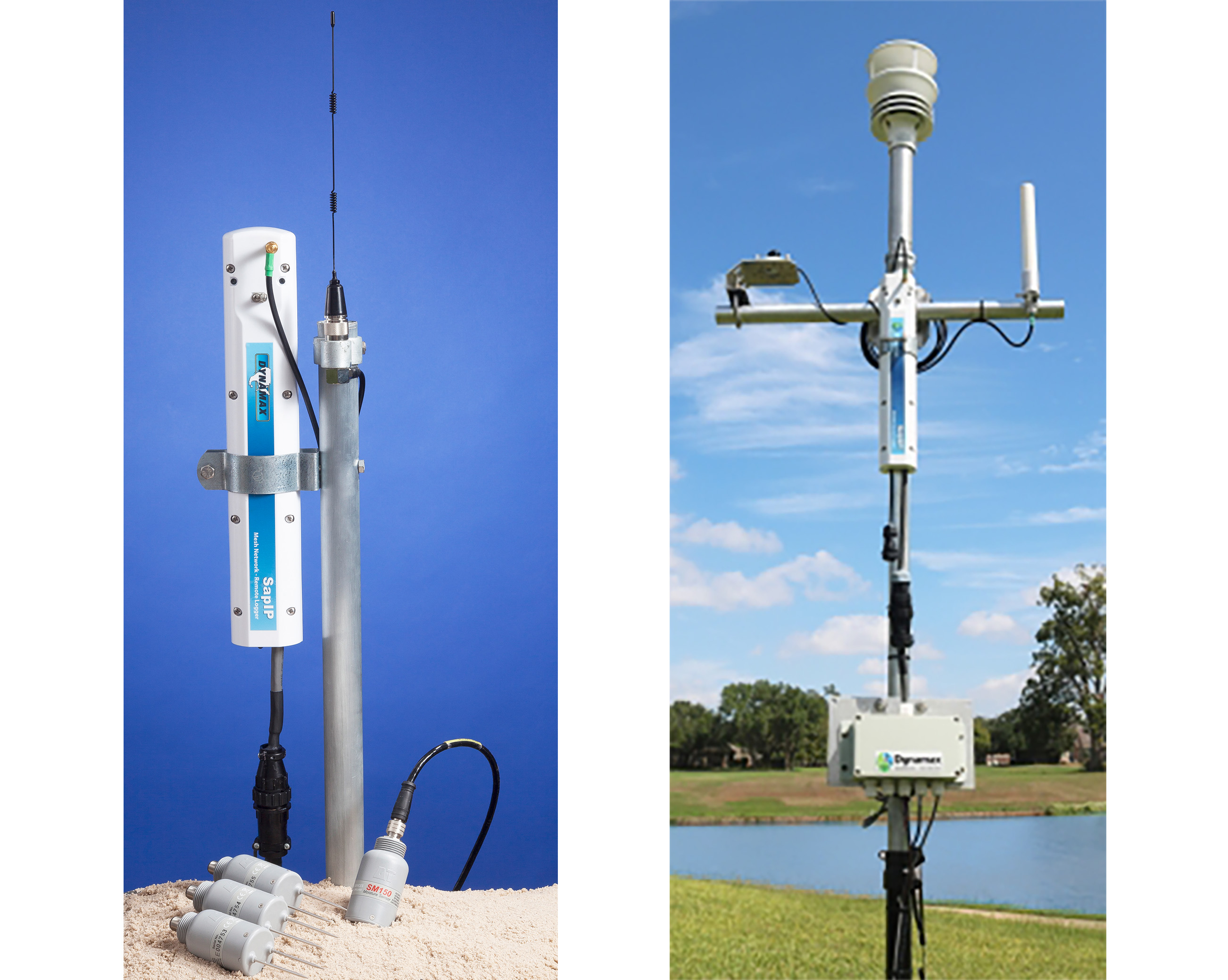

1.SapIP茎流监测系统



2.SapIP-SM 土壤水分监测系统                       3.SapIP-WMET气象监测系统



 4.SapIP-IRT 红外叶温监测系统                     5.SapIP DEX 果实-茎秆生长监测系统





产地与厂家:美国Dynamax公司
