MFpro 便携式电磁流量计
首页 产品中心 环境气象测量 水文测量 MFpro 便携式电磁流量计

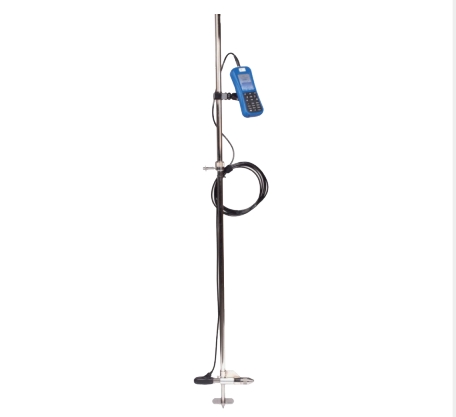

MFpro 便携式电磁流量计

MFpro 便携式电磁流量计.png

应用范围

天然河道 ◦ 中小型明渠 ◦ 管道

适合手持涉水测流及桥上测 流的场合

场合 使用传统机械式点流速仪的

技术特点

集成压力单元可直接测量水深及底床形状、浅 水中也可使用

低流阻的效率高探头 准确测量探头正前方的流速

小巧轻便的手持终端,并带有键盘接口和图形 显示界面

可显示实时数据及流速分布曲线 可测量接近于零的极低流速

不受水质好坏或者水草丛生等恶劣环境的影响

内置多种标准流速测量方法及流量计算方法

自动根据国际标准计算流量 USB数据导出接口,简单便捷

手持终端彩色屏幕,易于查看,可充电电池组, 连续使用超过18小时

引导式自动向导软件可以很方便进行野外使用

测量原理

流速测量

OTT MFpro便携式电磁流量计采用电磁感应原理进行流速流量测量。传感器在水中发出电磁波,在环绕探头的 周围水域形成一个磁场,通过磁场的水流流速与探头电压变化成一定比例关系,电压变化反映流速快慢,进而 通过探头内部的微处理器得到流速值。

水深测量

OTT MFpro内置压力传感器,用于测量水底位置及提示正确的测流深度。测量水深范围为0-3.05m。 流量计算 测量测到的流速值以标准方法计算为垂线平均流速。仪器利用该平均流速及测量得到的垂线深度并分别计算垂 线间流量,最终累加为断面流量。也可使用相应标准方法进行管道流量计算。 平均流速的计算方式和流量的计算方式均遵循相应国际标准。

技术指标

流速测量

范围 0 m/s ~ 6.09 m/s

精度 ±2% 测量值 ±0.015m/s(0 ~ 3m/s ) ±4% 测量值 ±0.015m/s(3.04 ~ 4.87m/s )

分辨率 0 ≤ 值 < 10 :3 个小数位;10 ≤ 值 < 100 :2 个小数位; 100 ≤ 值 < 1000 :1 个小数位;值 ≥ 1000 :0 个小数位;

深度测量

量程 0 ~ 3.05 m

准确度 * ±2% 测量值或 ±0.015m/s 中的较大值(恒温静水下)

手持终端 图形彩显,半透反射式的 LCD,3.5”,QVGA 手持终端可实时查看数据及图形曲线

其他参数

内存 多达 50 个文件(每个文件最多支持 75 个读数)

供电 内置可充电锂电池,充满电使用时间 18 小时以上

立竿长度 2m、3m、4m 、5m 和 6m 可选

电缆长度 2m、6m、12m 和 30m 可选

操作温度 -20 … +55℃

通讯接口 USB

材料

传感器外壳 ABS,增强玻璃纤维

手持终端 聚乙烯内酯,减震橡胶铸制

尺寸和重量

传感器 长 × 宽 × 高:11.9cm×4.3cm×6.3cm 重量:0.5 公斤(6m 线缆)

手持终端 长 × 宽 × 高:21.8cm×9.3cm×5.3cm 重量:0.68 公斤

防护等级

传感器 IP68

手持终端 IP67(USB 盖子已安装)
