BSRN地表基准辐射网络监测站

地表基准辐射网络（BSRN）由世界气象组织（WMO），国际科学联盟理事会（ICSU）和教科文组织政府间海洋学委员会（IOC）联合发起的世界气候研究计划（WCRP）发起。BSRN的目标是提供持续的、长期的、高频采样的先进表面辐射通量测量，并坚持采用可达到的高标准的测量程序、校准和准确性。为校准基于卫星的地表辐射预算和通过大气层的辐射转移估算值提供数据，监测地球表面辐射通量的区域趋势。

随着商用监测设备技术水平不断提升，BSRN监测对设备的需求也不断提高，KIPP &ZONEN的监测系统不仅始终满足BSRN观测标准，在某些方面还有更优的表现，因而广泛用于全球的BSRN监测站。

BSRN地表基准辐射网络监测站设备主要包括：太阳跟踪器、多种辐射传感器、数据采集和传输系统等。

监测指标

BSRN基准站：直接太阳辐射、散射太阳辐射、太阳总辐射、下行长波辐射

BSRN 扩展站：反射太阳辐射、上行长波辐射

系统组成

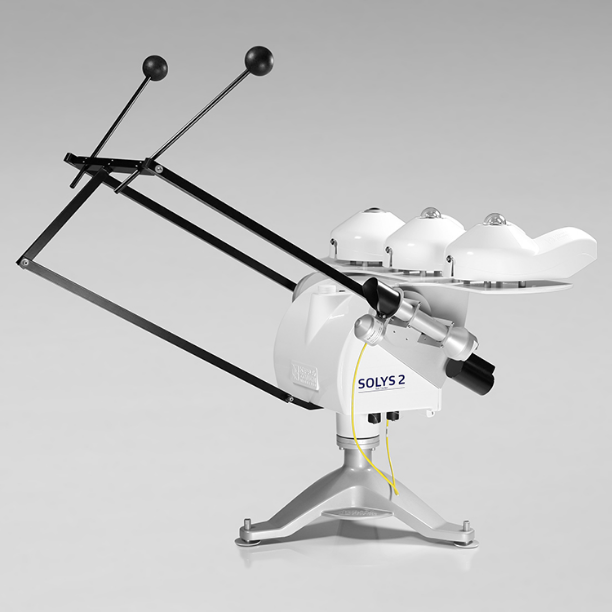

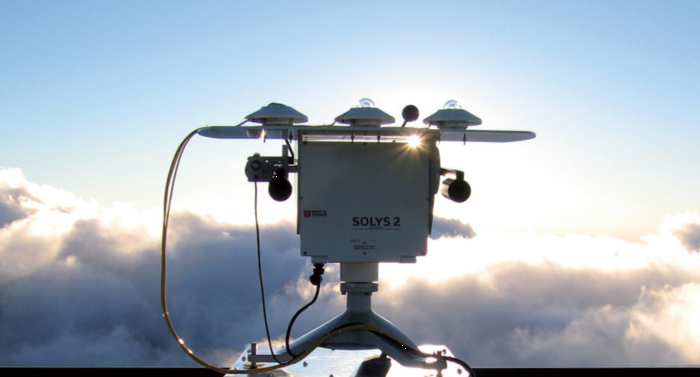

SOLYS 2太阳跟踪器

•通过太阳传感器进行主动跟踪，瞄准精度< 0.02°

•安装无需软件

• GPS 授时定位

SOLYS 2太阳跟踪器配有遮挡球用于散射辐射和下行长波辐射测量，配有安装支架用以安装直接太阳辐射传感器和其它日照传感器、也用于安装加热通风单元等。

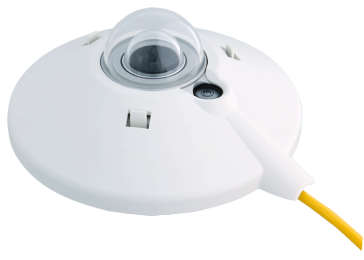

CMP 21或CMP 22 太阳总辐射传感器

CMP 21和CMP 22 太阳总辐射传感器均符合BSRN监测标准，用于太阳总辐射监测，配合太阳跟踪器的遮挡球使用可以测量太阳散射辐射，传感器朝向地面安装可测量太阳反射辐射。两款传感器区别在于CMP 21采用的是玻璃圆顶，而CMP 22采用的是石英圆顶，CMP 22在性能方面更优。

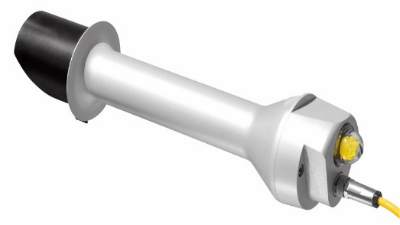

CHP1直接太阳辐射传感器

• 符合BSRN的所有要求

• ISO 9060 一级标准

• 石英窗口，以提供所需的光谱响应范围

• 双管结构，大程度地减少风和雨的热冲击影响

• 10K热敏电阻和Pt-100温度传感器

• 单独的温度响应测量

• 单独的对齐辅助工具

• 防护等级 IP67

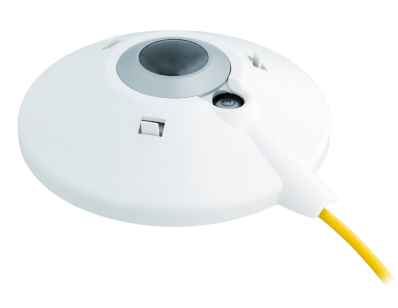

CGR4长波辐射传感器

CGR4长波辐射传感器向上安装配合遮挡球用于测量下行长波辐射，CGR4向下安装用于测量上行长波辐射。

• 10K热敏电阻温度传感器（Pt-100可选）

• 单独测量的温度响应

• 通过低半月形的圆顶的180º视角

• 可用的低窗口加热偏移

• 高流量CVF4通风装置配件

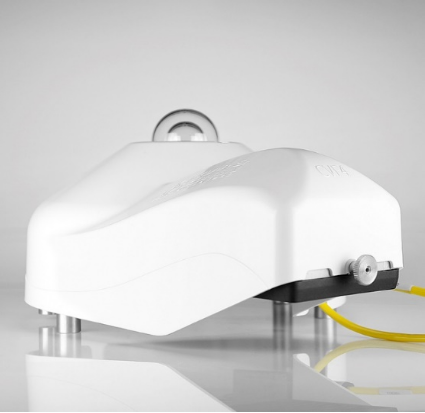

CVF4 加热通风单元

CVF4加热通风单元是为太阳总辐射传感器和CGR4长波辐射传感器设计的。CVF4安装在太阳跟踪器上，传感器固定在CVF4的底座上，调平衡后安装上罩即可。

CVF4 通风装置将过滤后的清洁空气以旋流形式吹过传感器圆顶，以减少污垢、灰尘和其它污染物的沉积。尽可能降低圆顶需要清洁的频率。加热气流可防止圆顶上形成露水、蒸发雨滴并融化霜冻。保养工作仅需定期检查和清洁进气过滤器。

风扇转速可通过 TTL 转速脉冲进行监控。

CVF4 的防护等级为 IP68。

数据采集器及供电系统

根据需要选配，如CR1000，CR3000等。

品牌：荷兰KIPP & ZONEN
