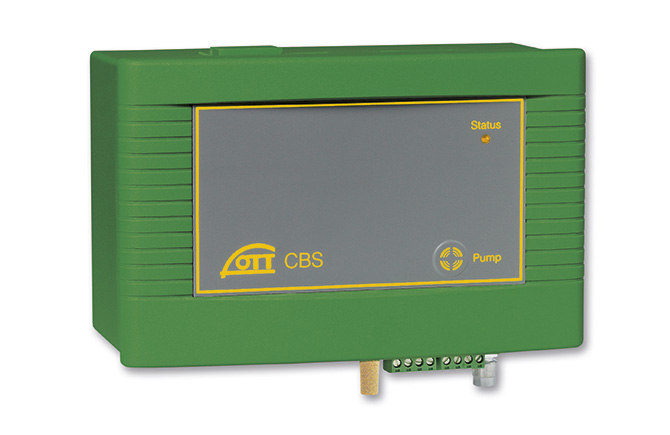

CBS 气泡水位计

测量原理

仪器内部的活塞泵产生压缩空气，流经专用气流线，按设定好的间隔进入气室，在气室里，气泡均匀地冒出来 进入地下水中。 气泡室孔上地下水的液位（h）与测量管内流体静压（P）建立关系如下：P=ρgh 那么，假设液体的密度保持不变，则测量液位和测量管内的空气压力之间就存在一定的线性关系。通过测量测 管内的空气压力，就可以换算出当前的水位了。这就是气泡水位计测量液位的基本原理。 专业设计的气室可以保持管内气压的稳定，去除水面波动造成的气压微小变化，并防止气管进水或堵塞。 智能化气泵，在每次测量前测量管内气压，只有当气压发生较大变化时才打气，降低气泵损耗，延长气泵使用 寿命。

应用范围

○ 水位测站

○ 河流、湖泊、水库、地下水、湿 地、堤坝/桥/水坝的入口和水

○ 闸等 岩基、有可能结冰或淤塞的验 潮井

○ 短期测量

       ○ 水位变化不超过 15/ 30 米的 场合

技术指标

量程：0 – 15 m（标准 或 USGS 标准）/ 0 – 30 m（30 米量程）

精度（SDI-12）： ± 5 mm（标准 或 30 米量程）

0…4.572m：± 0.01% ；4.573…15m：± 0.065% 测量值或 6.096mm 取小者 (USGS 标准 )

精度：（4…20mA） ±0.1%FS

分辨率： 1 mm / 0.1 mBar

单位： m、cm、feet、mBar、psi

测量间隔： 30 – 300s

接口: SDI-12 或 RS485(SDI-12 协议或 Modbus 协议 ) ，4...20 mA

供电: 10 -30 V DC，通常 12 V / 24 V

功耗: 测量间隔 1 分钟：320 mAh/ 天 测量间隔 15 分钟：25 mAh/ 天 测管直径 Ø 2 mm、Ø 1/8''、Ø 4 mm

测管长度: Ø 2 mm、Ø 1/8'' ：最长 100m Ø 4mm ：最长 75m

操作温度: -20...60℃

存储温度: -40...85℃

相对湿度: 10-95%

尺寸: 165 mm x 205 mm x 115 mm

重量: 约 1500 g

外壳材料: ABS 工程塑料

保护等级: IP43 EMC

标准: IEC61326、EN61326 3
