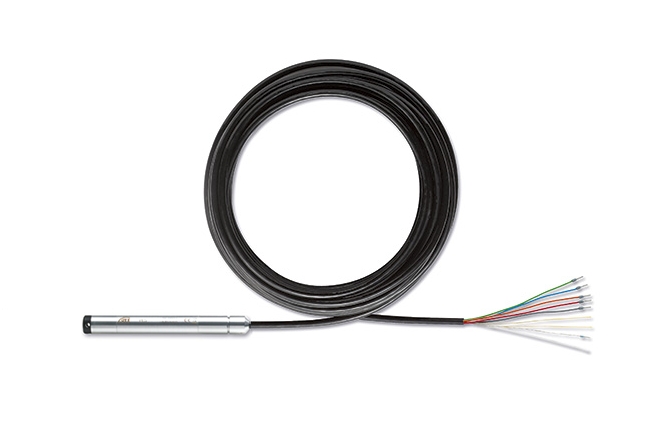

PLS 压力水位计

应用范围

· 各种地表水水位测量

· 地下水水位测量

· 长期水位测量等需要测量水 位的应用

技术特点

· 陶瓷电容传感器，长期使用无零点漂移

· 自带导气管实现自动气压补偿，压差法测量

· 自动密度补偿

· 自动海拔补偿

· 自动温度补偿

· 水位数值真实稳定，不受外界气压变化、海拔高 度变化及气象条件变化影响

· 传感器外壳采用激光焊接，内部完全密封，坚固 防腐经久耐用

· 电缆采用凯尔拉夫材质，防水性能优越，长期使 用无形变

· 安装操作简单方便

· 10倍过载能力

· 4 - 20 mA 信号或SDI-12* 接口 (* 可选择水位或 水温输出)

· 数字接口版本可同时读取水位和温度数据

测量原理

OTT PLS压力水位计采用干式陶瓷电容传感器和微处理技术设计，备有RS485(SDI协议）或SDI-12接口及4~20mA 输出可选，数字接口输出值包括水位和温度测值。 仪器自带导气管，通过导气管连接外界大气，另外一端与压力传感器连接。压力传感器同时测量水压和外界大 气压，直接通过压差法得到实际水压，再换算为对应的水柱高度，以水深或水位型式输出至外部数采仪。 测量单元中内置的微处理器可消水中温度或密度变化所带来的影响。测量精度高达0.05mm，还可补偿不同 海拔及纬度下重力加速度变化所带来的影响。 传感器可过载能力为满量程的10倍，保护管采用激光焊接可确保防水效果。

技术指标

水位

量程 0 ~4m/10m/20m/40m/100m

精度 SDI-12 接口≤ ± 0.05% FS 4…20mA ≤ ± 0.1% FS

长期稳定性 ≤ ± 0.1% FS/ 年

分辨率 (SDI-12 接口 ) 0.001m

温度

量程 -25℃ … +70℃

分辨率 0.1℃

精度 ± 0.5℃

温度补偿范围 -5℃ 至 +45℃ ( 无冰期 )

电源 9.6 … 28 VDC，通常 12/24VDC

输出 RS485(SDI-12 协议 ) 或 SDI12 ，4~20 mA

防护等级 IP68

工作温度 -25℃ 至 +70℃ ( 冰期 )

反应时间 启动时间 5000 ms 测量时间 <2000 ms

探头材质 904L 不锈钢

尺寸 L x Ø 192 × 22mm

重量 大约 0.3 kg
