在线水质监测浮标系统

OTT在线水质监测浮标系统是专门为了独立的水质监测应用而设计的,可以与多参数传感器一起使用。与传统 的浮标不同的是该测量传感器安装在一个保护管的侧面,这样常规维护很方便,而且对于水质传感器的校准也 有所保证。浮标不需要打开——维护工作可以通过一艘小船完成。

独立性采用多个25W的太阳能电池板为数据记录仪、通信模块和水质分析仪供电

灵活性通过无线通路,可以下载数据,也可以对设置进行编程

远程控制数据传输可以通过自动定时的SMS数据传输或者从数据中心轮流读取数据

警报能力可以对临界值、梯度或状态信息(例如电压)报警


系统组成

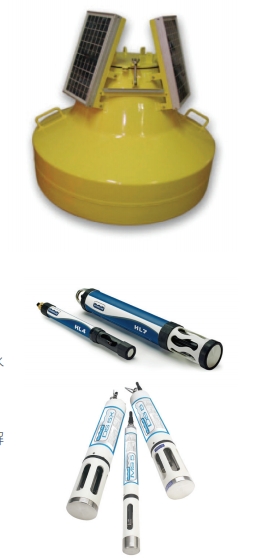

  1. 浮体

采用钢材质,设计有专门配合多参数水质分析仪的专用套管;配有专 用锚和信号灯,维护简单方便,密封性好;浮筒带有内置圆柱形仓, 用于放置监测仪器,可由密封盖锁住,带有两个抽屉,用于数采仪器 和电源,侧面有竖直圆柱形管,用于放置多参数水质仪,易拆卸、维 护和校准,两侧有把手用于搬运,三个吊钩,每个吊钩带有三个钻孔 用于运输中稳定浮筒位置,底部有负重,以便稳定浮筒本身。 尺寸(两种规格可供选择) 直径:1050mm/1400mm,高度(含雷达反射器):2000mm/  2200mm,重量:180kg/360kg,侧管径:4",颜色:信号黄RAL1003 (具体尺寸图附后)


  2. Hydrolab多参数水质分析仪

  Hydrolab多参数水质分析仪是一款新型多参数、宽量程的水质监测仪器, 可用于地表水、地下水、水源水、污水口、饮用水和海洋等不同水体的水 质在线及便携监测。监测参数包括:溶解氧、pH、ORP(氧化还原电位) ,电导率(盐度、总溶解固体、电阻)、温度、深度、浊度、叶绿素a、 蓝绿藻、若丹明WT、铵/氨离子、硝酸根离子、氯离子、环境光、总溶解 气体共十五种参数。


1707193617153961.png3. 浮标数据采集控制

  OTT NetDL数据采集记录仪用于水质等数据的收集、存储、处 理、控制和传输,2个输入通道(标准) 可接纳信号: 电压输入:0-50mV, 0-5V, 0-10V 电流输入:0-20mA,4-20mA 供电:12VDC 内存:4MB 继电输出: 通讯端口:RS232/RS485/SD112 通讯协议:OTT专属协议 多参数分析仪只接受SD112接口标准 SD112协议为美国/欧洲标准

4. 无线传输功能

可通过GSM/GPRS网络,采用短信方式直接进行数据传输;也可以采用4G通信。可采用OTT配套软件Hydras3 系列软件,也可根据现场情况由系统上提供相应软件。

  5. 监控中心软件

Hydras3软件,软件功能:提供基本的产品通讯功能,可以方便的下载采集的数据,并进行图形分析。设置仪 器的相关参数,并可将数据方便的导出为常见的表格格式或其他格式。 特点: 界面十分轻松、友好; 建站只需要“即拉即用”; 数据自动连续读取; 实时进行通讯; 数据分析图形随要随显; 可随时下载数据

6. 电源

太阳能电池板,OTT公司有12V/55W/30W/12W多种太阳能板可选择,同时提供多种太阳能电池,是野外供电 要求的理想选择。

7. 气象传感器

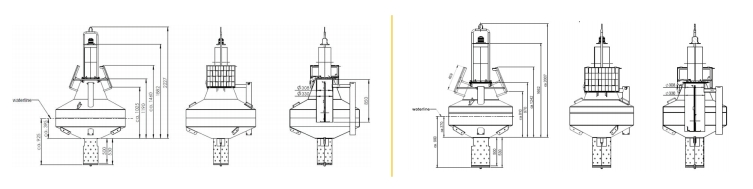

(另有气象传感器可供用户选择) 浮标尺寸图 15
