ZL6 微型气象监测系统

微气象是指由于下垫面的某些构造特征所引起的近地面大气层和上层土壤的小范围气候特点,这种小范围的气候特点一般表现在个别气象的数值上,有时表现在个别天气现象上(如风、雨、雪等)。微气象观测系统主要观测的气象要素包括温、湿、风、雨、太阳辐射等。

ZL6微型气象监测系统是以METER公司的ZL6云数据采集器为核心,结合各种气象传感器及辅助气象观测设备共同组成一套灵活度高且经济实用的在线监测设备。气象传感器完成对各项要素的测量,并连接至数据采集器,而数据采集器则控制整个系统的运行及数据存储。ZL6微型气象监测系统适用于农田、草原、森林等多种生态系统,实现各种环境气象技术指标的测量、存储等功能,为科研工作者、生产者获取当地的气象参数,为生产、生活、科学研究等提供基础的气象数据。


主要特点

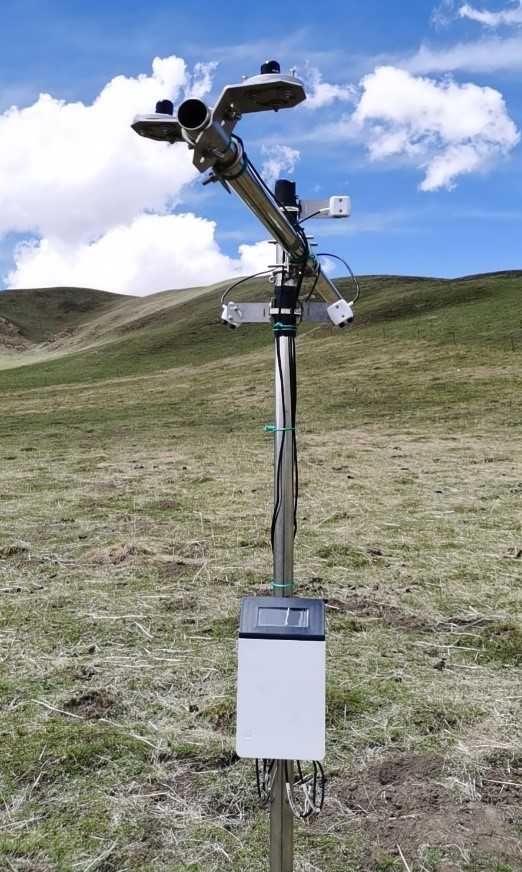

    • 一套设备6个传感器接口,观测参数可达20项以上1667983596143751.jpg

    • 自带太阳能板。配备镍氢充电电池,更换一次使用3年以上

    • 亦可选用普通5号碱性电池,续航3~12个月

    • 安装简单,传感器即插即用,无须编程

    • 29款传感器可选,配置组合多种多样

    • 根据配置不同,可存储40,000 到 80,000+记录

    • 整体小巧便携,外形设计坚固耐用

    • 接入ZENTRA Cloud云平台,准实时获取数据,远程管理设备

    • 适合多站点联合观测,组成观测网


应用范围

  • 农业林业气象环境监测

  • 温室气象监测

  • 空气温湿度监测

  • 土壤墒情监测、降水监测

  • 风速廓线监测

  • 野外科考气象测量


云管理模式

     ZL6云数据采集器支持远程下载数据,除了具备数据采集记录和本地连接获取数据的功能外,每个ZL6数采均配备一个GSM制式的SIM卡,SIM通过通讯运营商的GSM网络将数据传输至Zentra Cloud云服务器,用户通过互联网登陆进入自己的账号,即可实现远程查看数据图表,下载监测数据,同时可以设置传感器。

系统组成

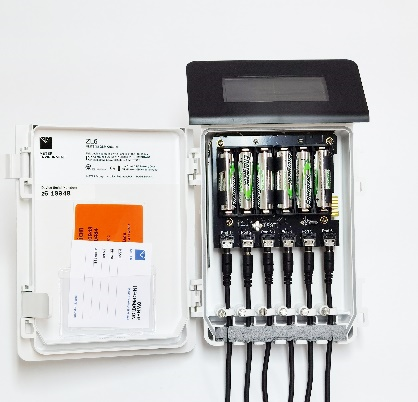

ZL6云数据采集器

MJ.png      ZL6云数据采集器是适应物联网时代的数据采集器,它极大地简化了设备连接、配置、维护、数据获取等环节。尽可能节省科研人员的精力,以便能更多地投身于科研问题的分析上。ZL6可通过ZENTRA Cloud随时随地为您提供实时数据。ZL6精巧的外观设计、太阳能供电、超大存储容量、防水防辐射外壳使之适应野外应用。轻松连接自动识别METER的各种传感器,使之能够实现丰富的功能配置。

传感器

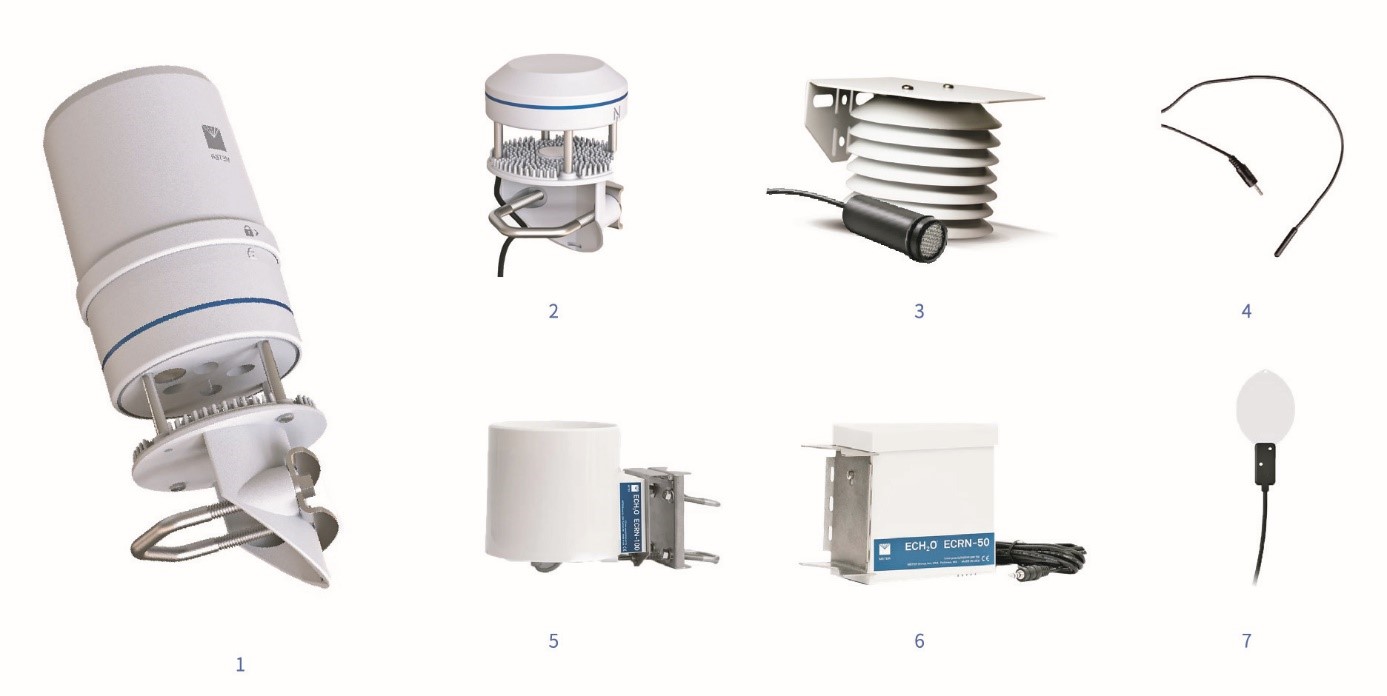

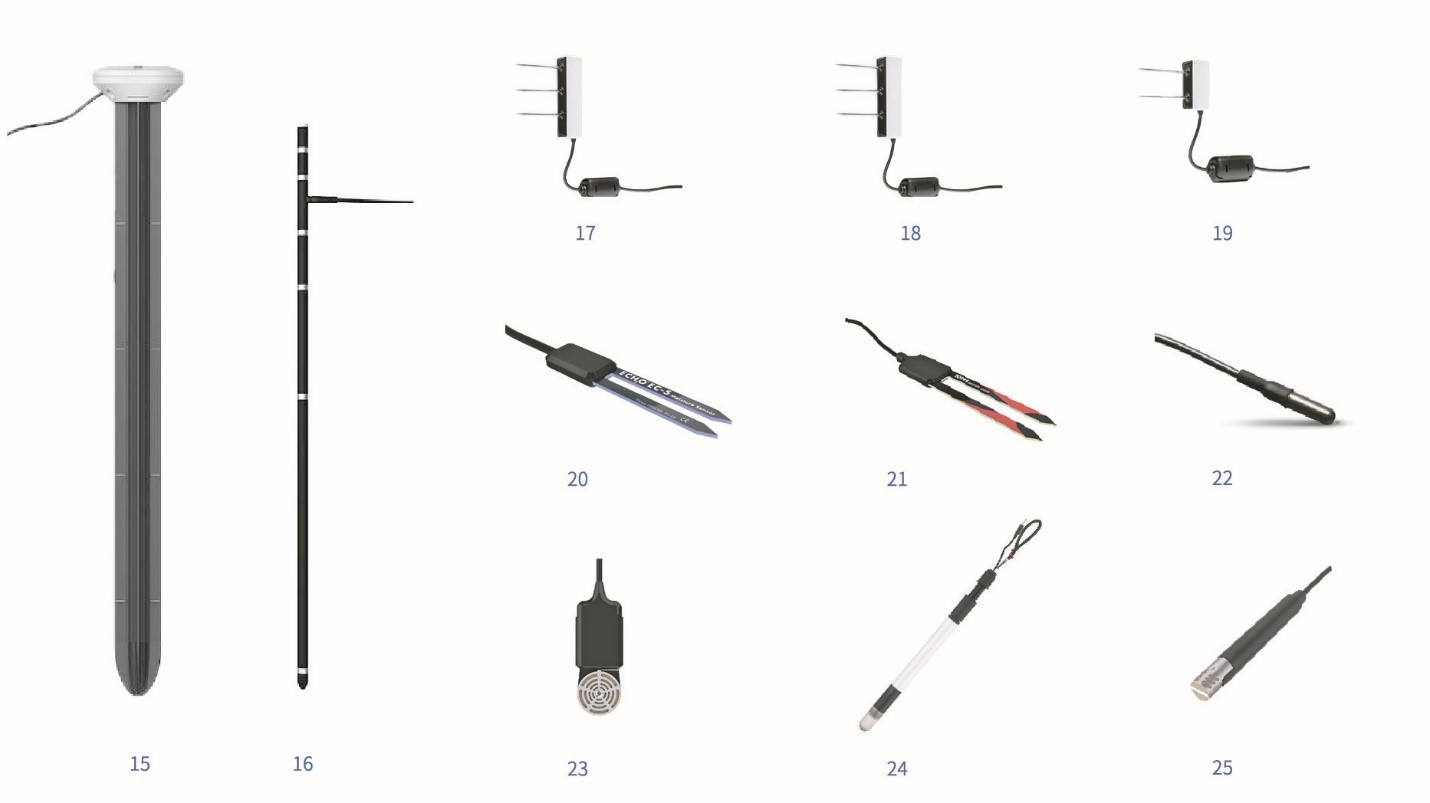

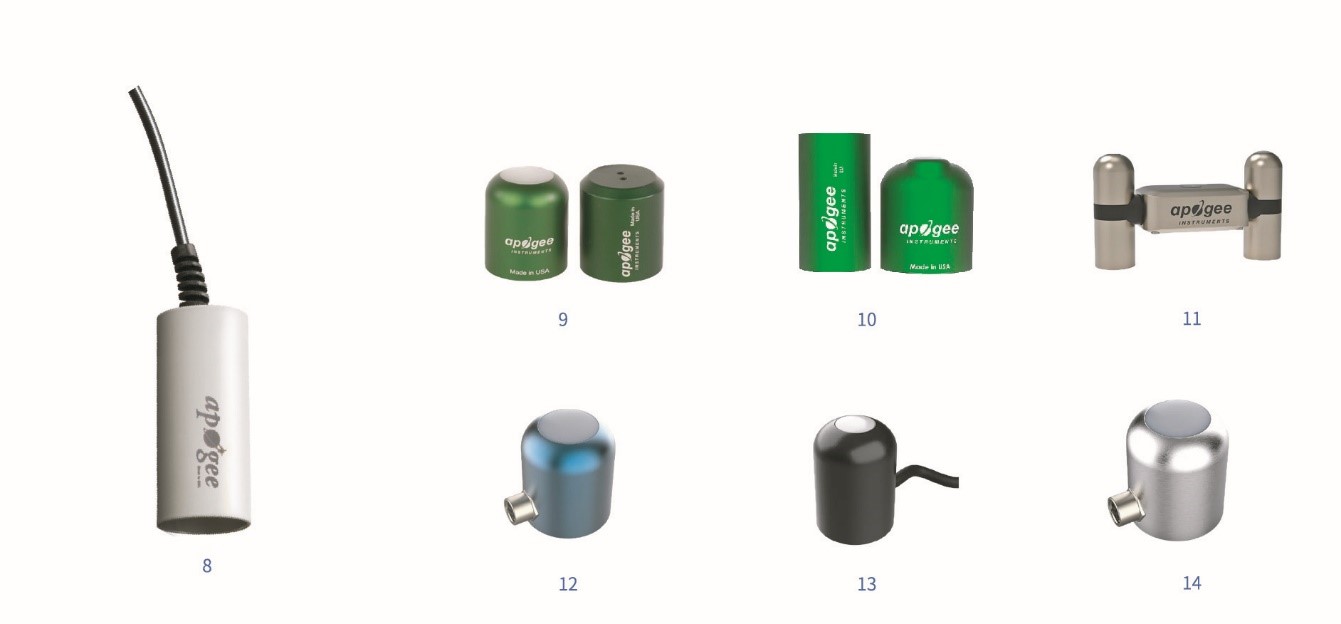

      可以根据不同的监测需求,自行选配不同的传感器,包括:土壤水分传感器、水势传感器、降雨量传感器、温度传感器、土壤入渗仪(Drain Gauge),太阳辐射传感器,叶片湿度传感器,风向风速传感器、空气温湿度传感器等。也可以根据不同的观测需求,配置无线传输数据管理站或者GSM远程数据管理服务器,实现长期远程自动监测,相关数据同时存储于观测点主机内和服务器上。



TEROS 12土壤含水量温度电导率传感器


TEROS 11土壤含水量温度传感器


TEROS 10

土壤含水量传感器


EC5

土壤含水量传感器


10-HS

土壤含水量传感器


TEROS 21
  土壤水势温度传感器

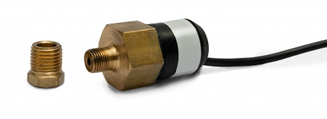

TEROS 32 张力计
  土壤水势温度传感器


RT-1

土壤温度传感器


TEROS 06
  土壤剖面温度传感器

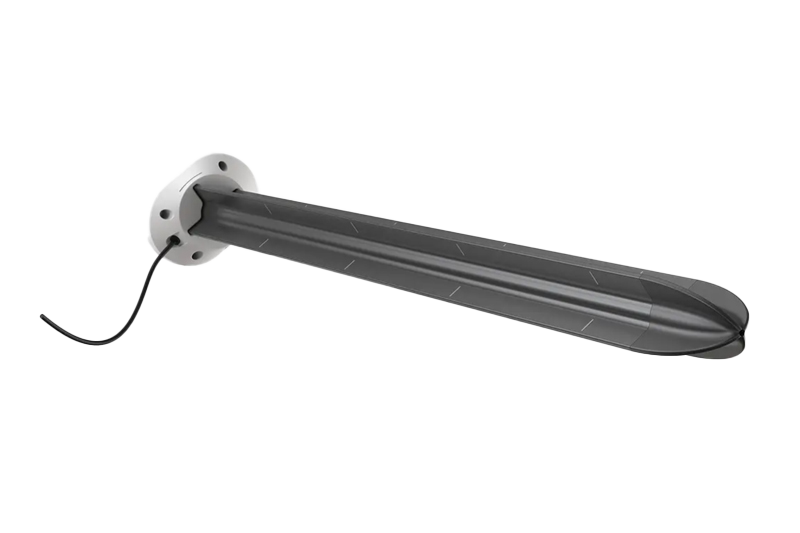

        TEROS 54

土壤剖面水分温度传感器



       ECT 温度传感器


ATMOS 14 水汽压温湿度和大气压传感器



防辐射罩

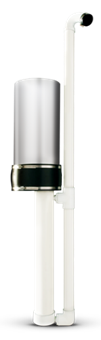

ECRN-100

高精度降雨量传感器


ECRN-50

降雨量传感器


SO-411

氧气传感器


SQ-521

光合有效辐射传感器


PYR
  太阳
辐射传感器


SN-500

四分量净辐射传感器


SU-221
  紫外
传感器


归一化植被指数(NDVI)传感器


光化学反射指数 (PRI)传感器


ATMOS 22

二维超声风速传感器


ATMOS 41

复合气象传感器



红外温度传感器


HYDROS 21

水位电导率水温传感器


ES-2 电导率传感器


PHYTOS 31

叶片湿度传感器


DrainGauge   G3

土壤入渗仪


FM-25 流量计


PS-1灌溉状态传感器


Zentra Cloud 云数据平台


      Zentra Cloud是METER开发的一个云数据管理平台,Zentra Cloud与ZL6数据采集器配合使用可以实现仪器设备的远程管理,数据在线获取以及快速分析,便捷地展示共享数据结果。能够让科研数据的获取更轻松及时,高效地管理野外监测仪器,从而节省时间和经费。
      Zentra Cloud通过互联网连接,可以使用电脑或手机等移动设备登录。

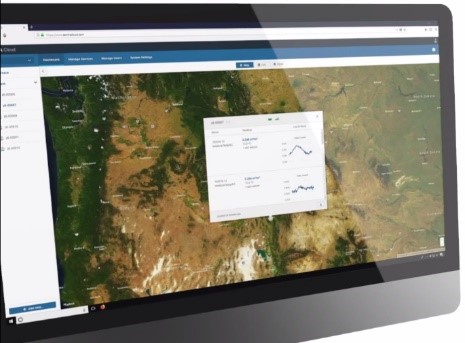

  • 通过ZL6 数采,能连接METER几乎所有传感器1668047595196360.jpg

  • 任何时间、任何地点,近实时获取野外观测数据

  • 无需导入数据,只要简单点击即可对比查看数据图

  • 定制图表展示,便于及时观察直观的数据趋势

  • 可远程配置传感器,无需频繁亲临野外现场

  • 电池低电报警

  • 根据数采GPS信息显示设备地理分布

  • 数据云端存储,不会因管理人员变动而丢失

  • 方便团队内数据分享、展示交流

  • 账户分级管理,可通过邮件分享账户,每位用户可以个性化设置数据展示方式


选配指南


推荐配置1
ZL6 云数据采集器
ATMOS 14水汽压、温湿度和大气压传感器
PYR太阳辐射传感器
ATMOS 22二维超声风速传感器
ECRN-100高精度降雨量传感器
TEROS 12土壤水分、温度、电导率传感器
Zentra Cloud 云数据平台

推荐配置2
ZL6 云数据采集器
ATMOS 41复合气象传感器
TEROS 12土壤含水量温度电导率传感器
TEROS 21土壤水势传感器
红外温度传感器
QSO-S PAR光合有效辐射传感器
PHYTOS31叶片湿度传感器
Zentra Cloud 云数据平台


产地与厂家:美国METER公司 (原Decagon)
