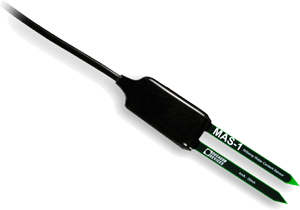

MAS-1专业电流型土壤水分传感器
MAS-1是Decagon一款基于70 MHz 技术的电流传感器。这款传感器提供标准的4-20mA电流输出,可接入到PLCs(可编程的逻辑控制器)或灌溉控制器。由于采用的是4-20毫安的接口,其电缆线的长度可延伸到76.2 m以上。
MAS-1传感器可以精准地测量土壤水分,大大减小了不同土壤类型、不同土壤电导率特性对传感器读数的影响。MAS-1可以对不同土壤深度和地点进行测量,经济实用。

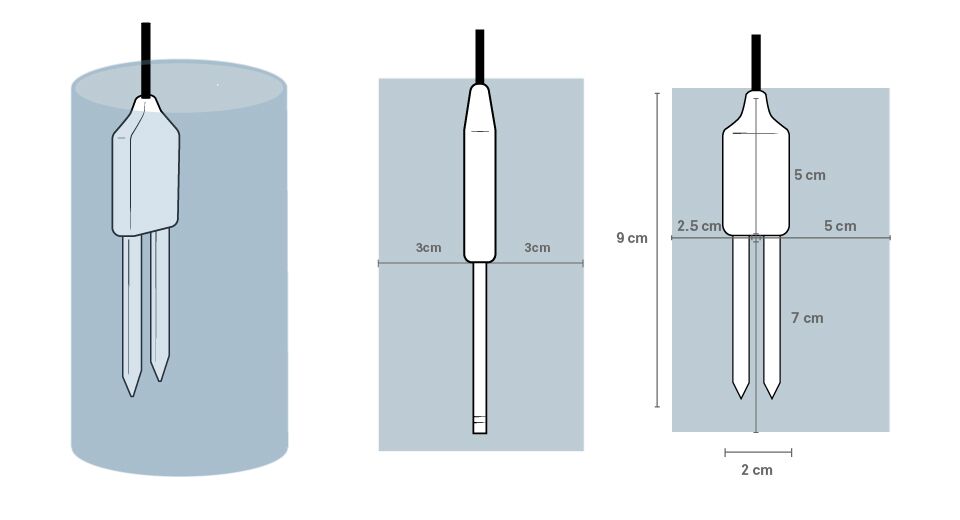

MAS-1 传感器理论测量范围
工作原理
MAS-1土壤水分传感器通过测量土壤的介电常数从而获得它的体积含水量。因为水的介电常数比空气和土壤矿物质的介电常数大得多,所以土壤介电常数是测量土壤含水量的一个敏感指标。MAS-1给传感器的插脚提供一个70MHz的振动波,这时插脚会诱导传感器周围的媒质形成电场。传感器的充电和放电受周围土壤的介电常数控制。MAS-1上的微处理器可以检测到传感器的充电,这样土壤的电容率就和土壤含水量关联起来了。微处理器每秒钟进行一次介电测量并更新传输电流。被传输的4-20mA电流可以通过一个简单的方程转化成土壤含水量。
由于使用70MHz的频率,尽可能降低了盐分和质地的影响,使得MAS-1在测量任何土壤以及非土壤介质时保证准确度。出厂校准已包含矿质土、花盆土和岩质土等类型。
产品优点
4-20mA电流输出,供选择范围大
电缆线长度可以达到76.2m以上
对电导率和土壤类型的变化敏感度低
测量结果达到研究级精度
性价比高
几乎在任何类型的土壤甚至不含土的介质中都能保证准确度

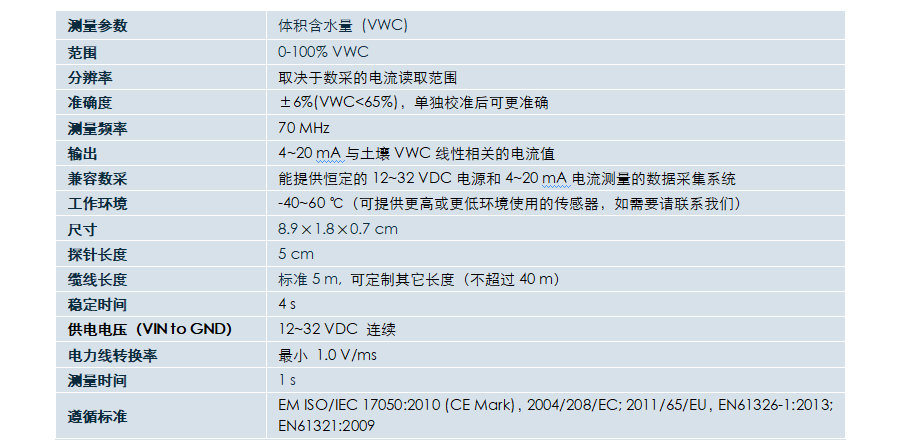

技术指标
测量参数 | 体积含水量 (VWC) |
范围 | 典型0-100% VWC |
分辨率 | 取决于数采的电流读取范围 |
准确度 | ±6%(VWC<65%),单独校准后可更准确 |
输出 | 4-20mA与土壤VWC线性相关的电流值 |
测量时间 | 1 s |
工作环境 | -40~60℃(可提供更高或更低环境使用的传感器,如需要请联系我们) |
尺寸 | 8.9±1.8±0.7cm |
缆线长度 | 2 m或5 m, 可定制其它长度 |
电压 | 12~32VDC |
输出电流 | 4-20mA |
过电保护 | 包含 |
稳定时间 | 4s |
相关产品
产地与厂家:美国METER公司 (原Decagon)
使用手册
