LI-8250多通道土壤CH4/CO2/H2O通量长期自动测量系统

来源:北京力高泰科技有限公司 发布时间:2020-07-30 12:10:16 点击数:200 咨询价格

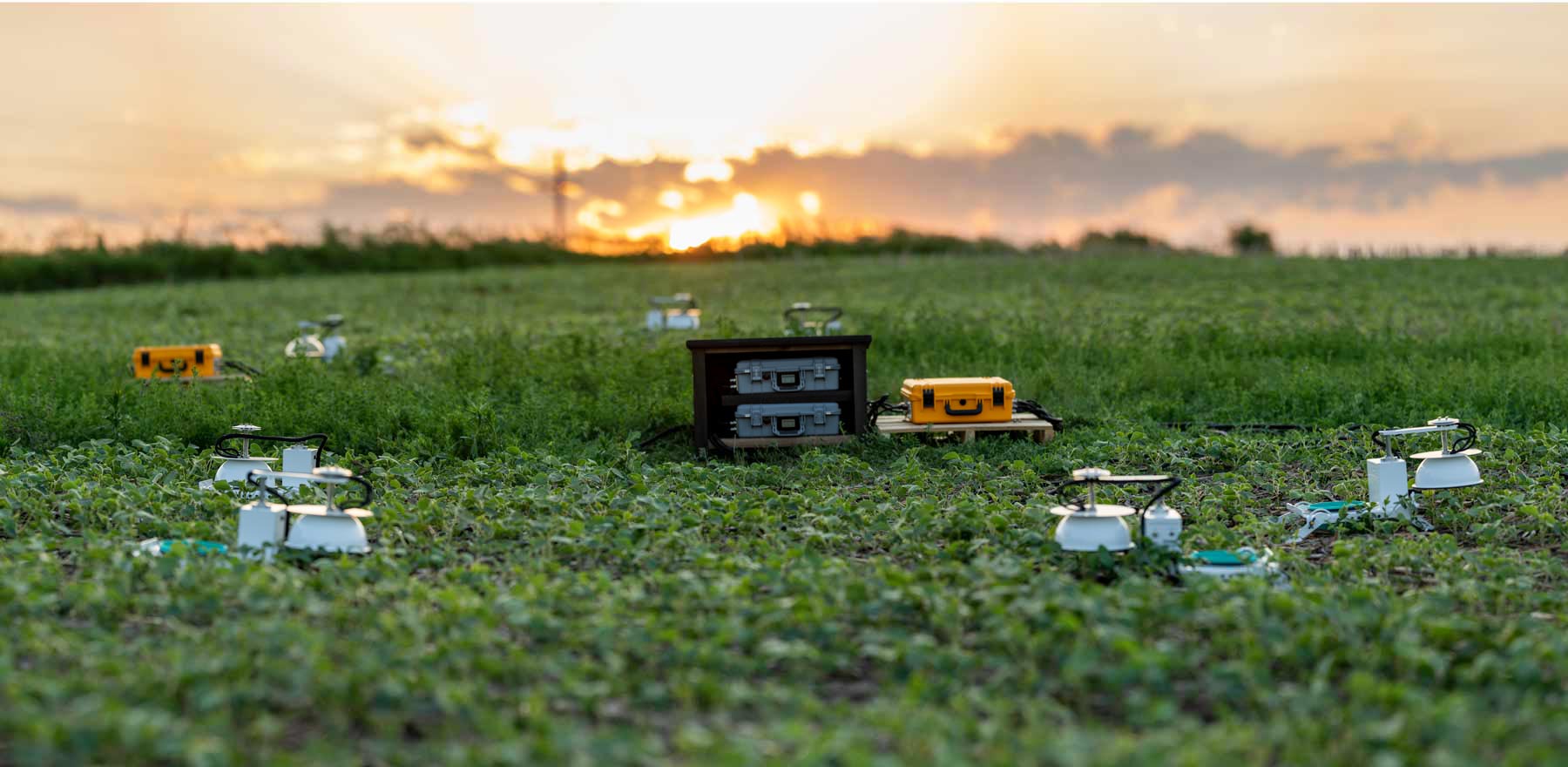

LI-8250 多通道土壤CH4/CO2/H2O通量长期自动测量系统以LI-8250多路器为核心,LI-7810气体分析仪和多个长期监测气室,实现对监测样地时空异质性的长期监测。LI-8250多路器一端连接LI-7810气体分析仪,一端连接多点长期监测测量室,统一控制分析仪和气室并整合数据,处理得到通量结果。此系统整合了LI-COR的分析仪及软硬件资源,可实现多终端实时获取监测数据,以及远程监控系统功能。

系统组成

l  LI-8250多路器(可选配蜂窝模块)
l
LI-7810 CH4/CO2/H2O痕量分析仪
l  1~8个长期监测气室(8200-104不透明长期监测室,或8200-104C透明长期监测室)
l  SoilFluxPRO土壤气体通量分析软件

LI-8250多路器

LI-8250内嵌通量计算和存储模块,灵活连接LI-7810 高精度CH4、CO2、H2O气体分析仪或LI-870 CO2、H2O气体分析仪,执行土壤温室气体通量自动长期测量。

LI-8250多通道土壤温室气体通量自动测量系统 ,同时连接8个测量室,实现了对多点土壤CH、 CO2 、H2O通量的长期、连续监测。同时,该系统还可用于大气CO2 、CH4、H2O廓线研究。另外,通过连接其它环境传感器,如太阳辐射、土壤温度和土壤水分传感器等,可研究环境条件与土壤温室气体通量的相关性。


主要特点

l  灵活连接各种气体分析仪
l  精确、自动、重复式测量,野外无需值守
l  内置Wi-Fi,手机、平板、电脑通过浏览器即可连接
l  配备蜂窝模块即可远程访问
l  内含土壤温室气体通量计算模块
l  8GB数据存储

比LI-8150功能更强大

l  灵活连接/更换第三方气体分析仪
l  内含通量计算模块
l  内嵌Wi-Fi
l  内含系统控制模块
l  连接SDI-12长期测量室
l  内置GPS

LI-7810 CH4/CO2/H2O痕量气体分析仪

LI-7810 是LI-COR推出的新一代高性能、便携式痕量气体分析仪。采用光反馈-腔增强吸收光谱 (OF-CEAS)原理,精准度高、稳定、坚固耐用、免标定,为痕量气体测量及监测提供了新的维度。LI-7810 是测量CH4/CO2/H2O的高精度分析仪。

l  精确稳定测量CH4,无需频繁校准
l  连接LI-8250多路器后,能提供实时通量数据
l  外观紧凑,轻便小巧,野外长期无人值守测量也能很好安置
l  低功耗、免维护,太阳能或交流电均可支持野外运行
l  操作简单,仅需连接管路、开机预热后即可开始测量



长期测量室

8200-104不透明长期测量室

8200-104在前一代长期监测室的基础上设计,采用已验证的可靠专利技术。引入了标准的SDI-12接口,以便每个测量室纳入其他传感器的测量数据。

8200-104测量室罩子采用利于反光的白色珐琅,并配有遮光板,测量结束时罩子旋转离开测量土壤环位置,以尽可能减少对土体的干扰。设置后长期放置,定时自动测量。



8200-104C透明长期测量室

8200-104C专门用于净碳交换量(NCE)研究,测量时阳光透过透明罩,保持测量土体表面植物持续光合作用,测量结束时罩子旋转离开测量土壤环位置,设置后长期放置,定时自动测量。



SoilFluxPRO土壤气体通量分析软件

SoilFluxPROTM软件是由美国LI-COR公司开发的专业土壤温室气体通量分析软件。使用该软件,用户可轻松实现温室气体浓度的空间可视化、数据变量的统计分析、土壤温室气体通量的重计算等一系列实用功能。



技术参数

仪器概况

尺寸:38.5 cm L × 52 cm W × 18.5 cm H
重量:7.7 kg
防水性能:符合IEC IP55 标准
工作环境:温度–20 ~ 45℃,湿度0 ~ 95% RH,无冷凝
用户数据存储:8 GB
GPS准确度2.5 m CEP
覆盖范围:

气室距离LI-8250最大半径:15.0 m,每个气室1条延长管线
气室距离LI-8250最大直径:30.0 m,每个气室1条延长管线

泵:与气室之间流速:~2 到 3 lpm,类型为隔膜泵(分析仪中的泵会对LI-8250中的气流进行亚采样)
气压传感器:

测量范围:20 ~ 110 kPa
传感器准确度:±0.4 kPa @ 50 ~ 110 kPa
分辨率:0.006 kPa



通讯

LED显示:供电,状态,网络,USB状态
连接:3个以太网接口,Wi-Fi(部分国家可用)
Wi-Fi兼容性:2.4 GHz, 802.11 a/b/g/n/ac
接口:

USB-A:1个,密封,用于连接LI-870 CO2/H2O分析仪
USB-A:2个标准,用于内部数据存储(文件导出)或Wi-Fi适配器
RJ-45以太网:3个密封,用于连接LI-COR痕量气体分析仪,本地以太网络,或蜂窝网络模块。接口亦可接入标准的非密封式RJ-45以太网线。

输出接口:RS-485 通讯及24 VDC供电,全双工,115200波特,+24 VDC输出(限于每个输出端口2.25 A ±15%)



供电

供电需求:10 ~ 30 VDC(可选120 VAC 或 240 VAC)。连接LI-870时,LI-8250为LI-870供电。其他分析仪须独立供电。系统总耗电量见下表


典型耗电量 (W)

仪器

待机

取样/移动

最大/启动

LI-8250

4.4

16.1

19.5a

8200-104 (每个)

0.3

7.5b

N/A

LI-870

3.9

3.9

14

注:a为LI-8250典型的最大功率,没有额外的启动耗电;b 为其实打开或关闭过程中功率,不是采样期间功率



8250-770交流-直流电转换器

尺寸:15 cm L × 12.5 cm W × 8.5 cm H
重量:1.3 kg
防护性能:符合IEC IP55标准
工作环境:防尘防水性能符合IP55标准,温度–20 ~ 50℃
供电:100 ~ 240 VAC, 50/60 Hz, 120 VA
输出电压:12 VDC, 6.67 A



长期测量室8200-104(不透明)

尺寸(L×W×H):48.3 cm×38.1 cm× 33.0 cm
重量:7.3 kg
气室体积:3955 cm
3
测量土壤面积: 317.8 cm2
防护等级:IEC IP55
空气温度传感器:
工作温度: -20 ~ 50℃;准确度:±0.3℃@ -20~50℃

光照传感器电流输入:量程:0-100 μA;分辨率:1.5 nA;准确度:±(读值的0.37%+8 nA)@-20~50℃

SDI-12通讯:最大设备数:10;电压输出:12 VDC,200 mA



长期测量室8200-104C(透明)

尺寸(L×W×H):48.3 cm×38.1 cm× 33.0 cm
重量:7.3 kg
气室体积:3955 cm
3
测量土壤面积:317.8 cm2
防护等级:IEC IP55
空气温度传感器:
工作温度: -20 ~ 50℃;准确度:±0.3℃@ -20~50℃

光照传感器电流输入:量程:0-100 μA;分辨率:1.5 nA;准确度:±(读值的0.37%+8 nA)@-20~50℃

SDI-12通讯:最大设备数:10;电压输出:12 VDC,200 mA


LI-7810 CH4/CO2/H2O痕量气体分析仪

点击查看技术参数


产地与厂家:美国LI-COR
